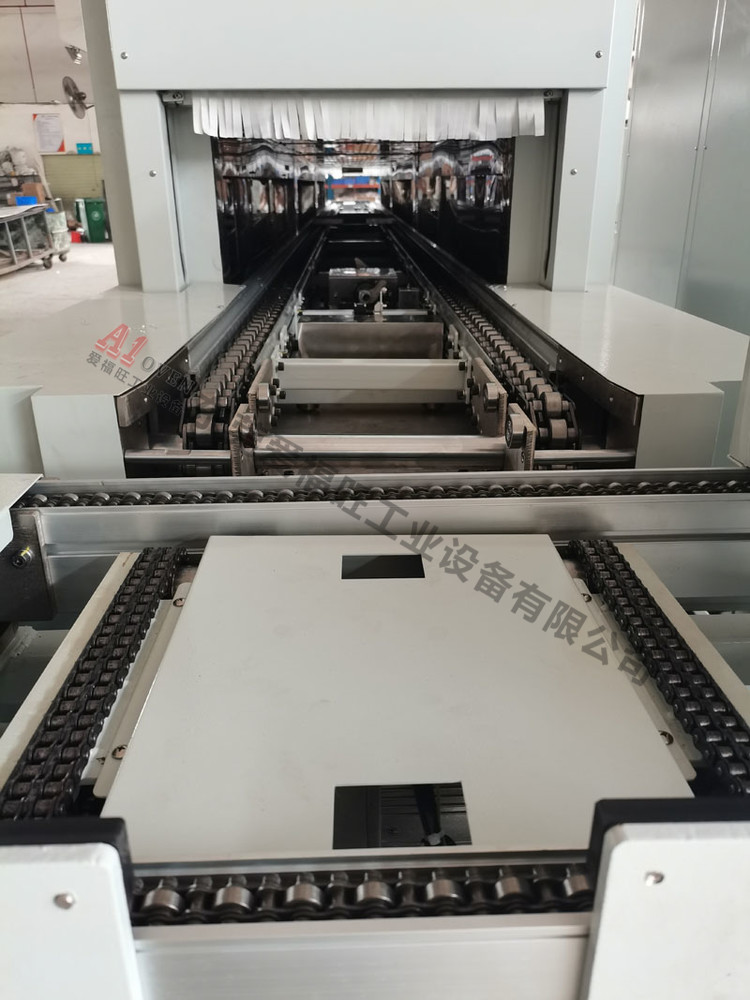

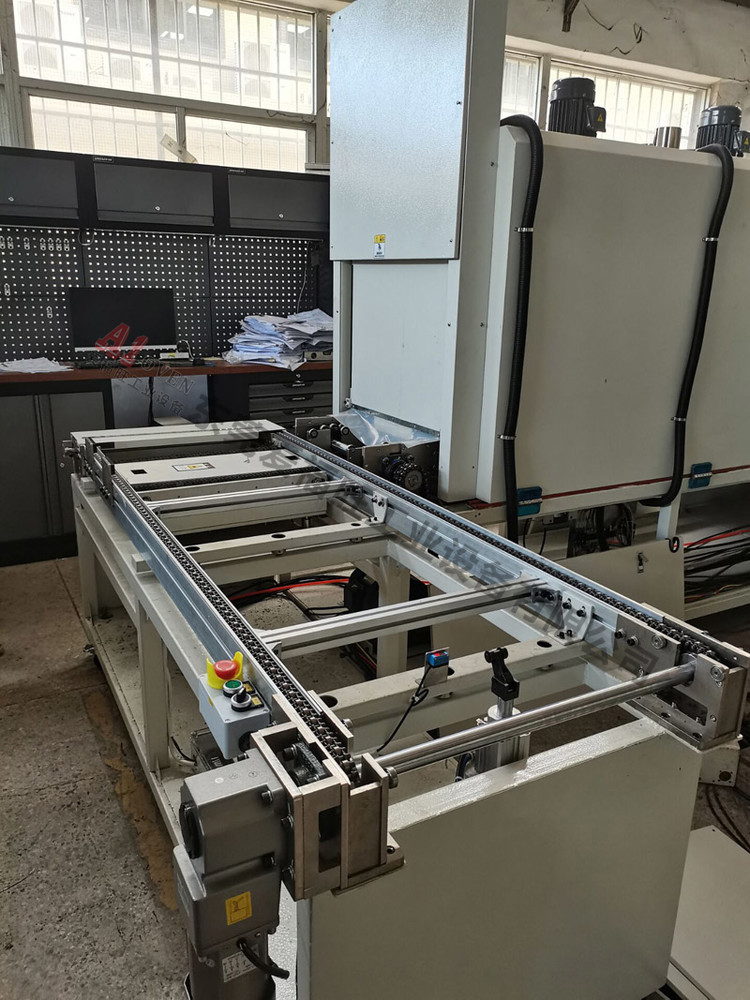

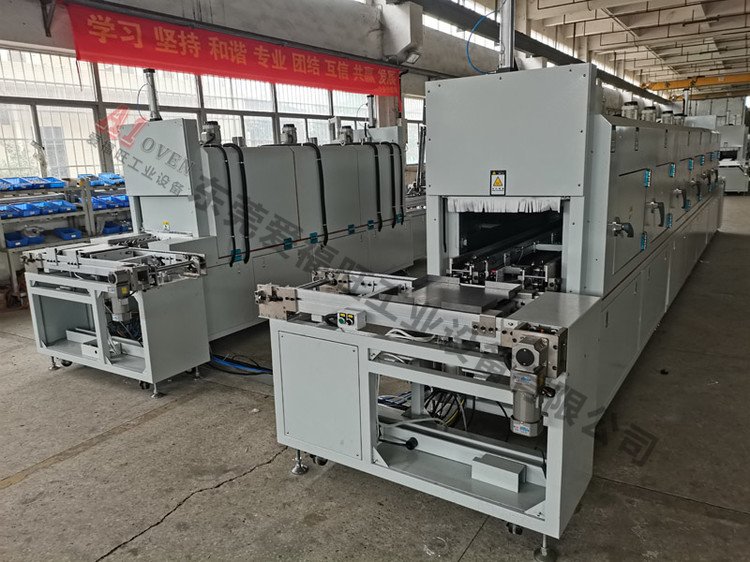

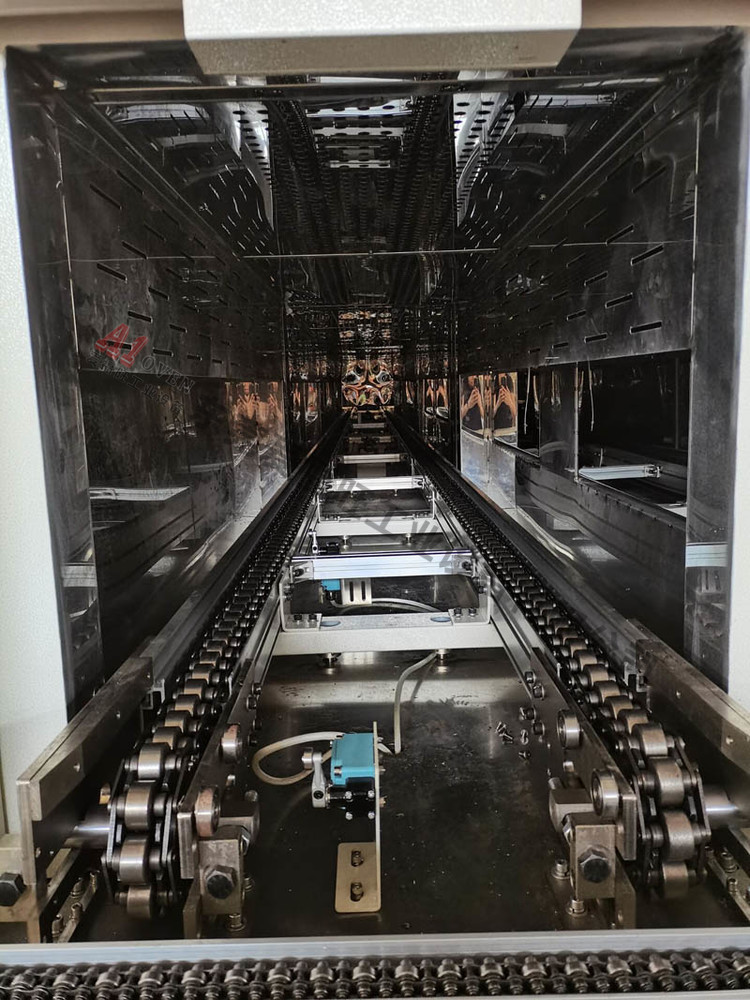

倍速链隧道炉
倍速链隧道炉是一种基于倍速链输送系统（利用链条滚轮与轨道的速度差实现倍速传动）的连续式加热设备，核心特点是输送速度可调、定位精准、多工位协同作业，适用于需要精准控制停留时间、多工序接驳或自动化集成的场景。以下是其典型用途及技术特性解析：
一、电子制造与半导体行业：精密装配与工艺联动
1. PCB 电路板焊接与检测
应用场景：
插件焊锡：链条以 2 倍速输送基板，使元件在预热区（80-120℃）停留 2 分钟，焊接区（250-280℃）停留 30 秒，冷却区（40℃以下）停留 1 分钟，实现流水线式焊接；
优势：配合 AOI 检测设备，可在炉内设置定点停顿位（定位精度 ±1mm），实时抓拍焊点质量。
技术配置：
炉内分段控温（5-10 段），每段温差≤±2℃，支持氮气保护（氧含量≤500ppm）防止元件氧化。
2. 半导体封装与测试
典型应用：
芯片封装后固化：倍速链以 1.5 倍速输送载具，使产品在 150℃恒温区停留 4 小时（总行程时间 = 停留时间 / 倍速比）；
多工位集成：炉体前端接驳点胶机，后端连接分选机，形成 “点胶→固化→测试” 全自动化线。
二、汽车零部件与精密机械：大批量固化与装配
1. 汽车电子元件老化测试
应用场景：
车载传感器高温老化：倍速链以 3 倍速运行，使元件在 85℃高温区连续循环通过（单次循环时间 12 小时），累计老化时长可达 500 小时；
优势：多层倍速链（上下双层）可同时测试不同型号传感器，产能提升 1 倍。
安全设计：
配置超温报警（阈值 ±5℃）和急停连锁装置，炉内可燃气体浓度＞LEL 10% 时自动切断加热源。
2. 精密轴承涂胶固化
工艺需求：
轴承密封圈涂胶后需分阶段固化：第一段 60℃预固化 30 分钟（倍速链速度 0.5m/min），第二段 120℃完全固化 1 小时（速度 0.25m/min）；
倍速链支持变速切换（切换时间＜5 秒），无需人工转移工件。
三、新能源与电池生产：高效传送与工艺适配
1. 锂电池模组烘烤与组装
应用场景：
电芯烘烤去湿：倍速链以 2 倍速输送托盘，使电芯在 120℃真空区停留 8 小时（实际输送时间 = 停留时间 / 2=4 小时），含水率降至 10ppm 以下；
模组组装线：炉体衔接激光焊接机和注液机，倍速链定位精度 ±0.5mm，满足极耳焊接对位需求。
洁净要求：
炉内配置 FFU（风机过滤单元），洁净等级达万级（ISO 7 级），避免粉尘污染电芯。
2. 光伏组件层压与传输
工艺联动：
电池板从层压机出料后，倍速链以 4 倍速快速输送至固化炉（100℃），停留时间缩短至传统输送线的 1/4，提升产能；
兼容不同尺寸组件（如 166mm/182mm 硅片），通过链板宽度电动调节（调节范围 500-1200mm）实现快速换型。
四、家电与消费电子：多品种柔性生产
1. 智能穿戴设备组装
小批量多品种场景：
耳机充电盒组装线：倍速链支持柔性节拍控制，生产 A 型号时速度 1m/min（循环周期 5 分钟），生产 B 型号时速度 0.8m/min（周期 6 分钟），切换无需停线；
炉内设置可移动温控模块，针对不同物料（如塑料外壳 60℃烘干、金属部件 80℃预热）分区控温。
2. 家电控制器老化测试
规模化测试：
空调控制器高温老化：倍速链载具每层可放置 50 个控制器，以 2 倍速连续通过 3 个 85℃测试区（每个区停留 1 小时），单日产能达 20000 台；
数据对接：通过 RFID 标签实时记录每个产品的累计老化时长，测试结果同步至 MES 系统。
五、与普通链板隧道炉的核心差异
对比维度 倍速链隧道炉 普通链板隧道炉
输送特性 速度可按倍数切换（1-5 倍速），定位精度高 固定速度，定位精度较低（±5mm）
工艺适配性 支持多阶段变速工艺，适合复杂流程 单一速度，适合标准化连续生产
自动化集成 可与机器人、检测设备精准对接 需额外配置接驳机构
能耗效率 空载时可低速运行，能耗降低 10-15% 全速运行，能耗相对固定
适用产品类型 精密元件、多工序组装件 单一工艺、大批量基础件
选型要点与应用建议
1. 倍速比计算
公式：实际输送速度 = 链条速度 × 倍速比
示例：链条电机转速 10r/min，链轮齿数 20，倍速比 2，则输送速度 =（10×20×π× 链节距）×2，需根据工艺停留时间反推倍速比。
2. 定位精度保障
选择凸轮式倍速链（定位精度 ±0.2mm）或伺服电机 + 滚珠丝杆定位，适合需精密装配的场景（如芯片键合）。
3. 热源匹配原则
低温工艺（＜150℃）：优先选热风循环加热（均匀性好），如电子元件烘干；
高温工艺（＞200℃）：采用红外辐射加热（升温快），如金属部件退火。
4. 典型行业配置参考
半导体封装：倍速比 2-3，炉内分 3 段控温（预热区、恒温区、冷却区），配置氮气吹扫系统；
汽车电子：倍速比 1.5-2.5，链板宽度 400-800mm，兼容多种载具尺寸，对接 AGV 自动上下料。
倍速链隧道炉通过输送速度的灵活控制和高精度定位能力，成为自动化生产线中实现 “连续输送 + 精准工艺” 的核心设备，尤其适合对生产节拍、工艺分段和设备联动要求高的场景。未来发展方向将聚焦于伺服电机直驱技术（速度控制精度达 0.01m/min）和数字孪生监控（实时模拟链速与工艺匹配度），进一步提升生产的柔性化与智能化水平。
