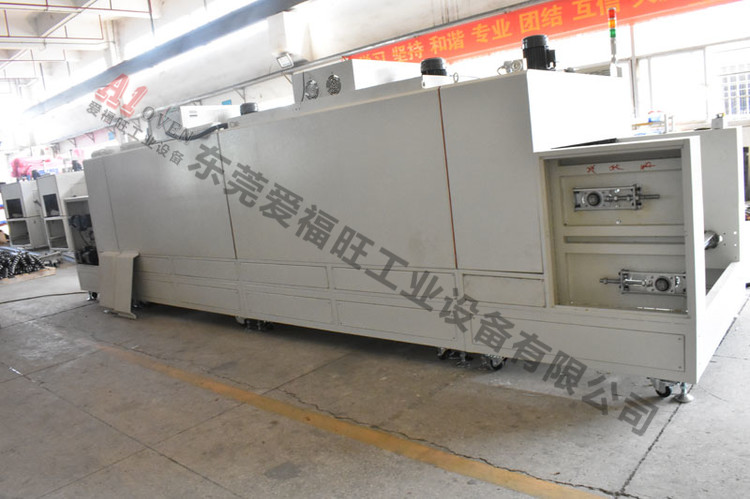

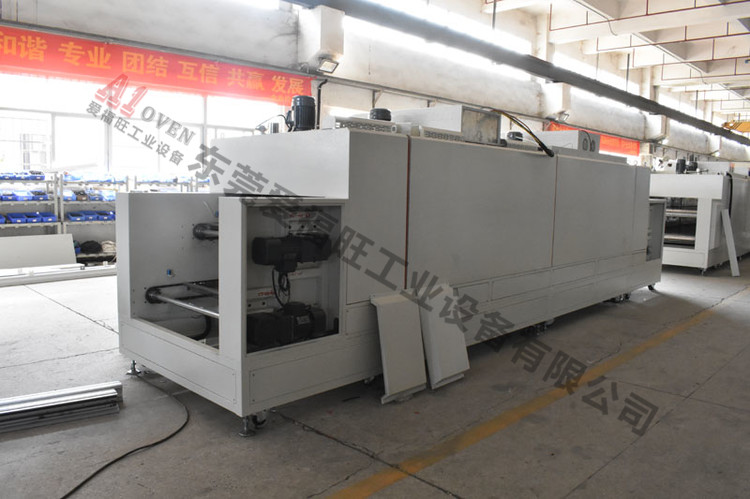

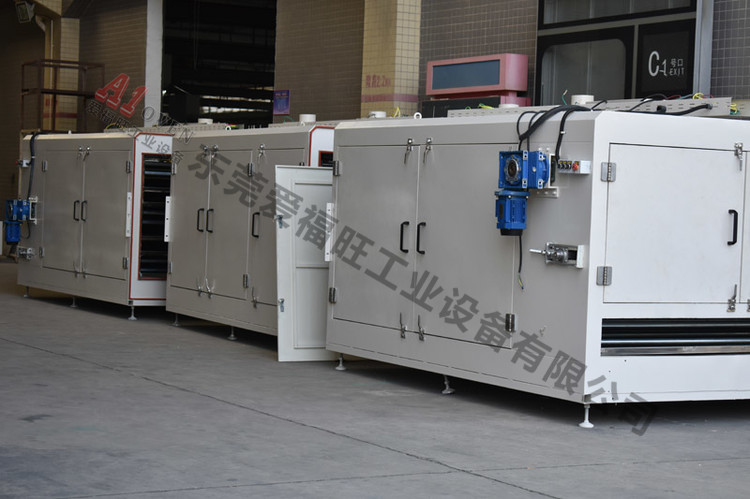

真空隧道炉
真空隧道炉是一种在低气压环境下实现连续式加热或处理的特种设备，通过真空腔体与输送系统的集成设计，解决了传统隧道炉无法避免的氧化、污染等问题。其核心特点体现在真空环境控制、工艺兼容性、自动化程度及特殊场景适应性等方面，以下从技术特性、应用场景及对比优势展开分析：
一、核心技术特点：真空环境下的精准控制
1. 真空度分级与动态维持
可调范围：
低真空（100-1000Pa）：适用于脱水、除气（如锂电池注液前烘烤）；
高真空（1-100Pa）：用于金属焊接、半导体封装（防止氧化）；
超高真空（＜1Pa）：特殊场景如电子束蒸发镀膜。
维持技术：
配置多级真空泵组（旋片泵 + 罗茨泵 + 分子泵），抽速可达 500-2000L/s；
炉体采用双层密封结构（硅橡胶 + 金属波纹管），泄漏率≤1×10⁻⁹ Pa・m³/s。
2. 温度均匀性与控制精度
加热方式：
红外辐射加热（升温速率快，适合小件）：10-30℃/min；
热风循环加热（均匀性好，适合大件）：温差≤±2℃（恒温区）。
温控系统：
分段控温（5-10 段），PID 智能调节，精度 ±0.5℃；
真空环境下热传导以辐射为主，需通过热电偶实时监测工件表面温度（非腔体温度）。
3. 连续化真空输送技术
进出料气锁设计：
采用双室隔离结构（预抽室 + 主处理室），工件进出时主室真空度波动＜5%；
输送速度 0.1-5m/min 可调，兼容节拍式（停顿式）或连续式生产。
载具兼容性：
支持陶瓷托盘、石墨舟皿等耐高温材质，承重 5-500kg / 单元。
二、应用场景：解决传统工艺瓶颈
1. 新能源电池生产：无氧化环境的关键工艺
锂电池极片干燥：
在 - 0.1MPa 真空度下，120℃烘烤 8 小时，水分含量从 5000ppm 降至 10ppm 以下；
优势：真空环境降低水的沸点，比常压干燥效率提升 3 倍，且避免极片氧化。
固态电池封装：
真空环境下进行电极焊接，避免锂金属与空气反应，焊接良率从 92% 提升至 99%。
2. 半导体与电子封装：高洁净度需求
芯片键合与封装：
在 10Pa 真空度下进行金线焊接，避免空气中的氧气、水汽导致的焊点空洞；
兼容真空共晶焊（温度 300-450℃），焊点空洞率＜5%（传统工艺＞10%）。
MEMS 器件封装：
真空环境下填充惰性气体（如氮气），防止器件内部腐蚀，长期可靠性提升 50%。
3. 航空航天材料处理：无氧化热处理
高温合金退火：
在 50Pa 真空度、900℃下处理 4 小时，消除应力的同时避免表面脱碳（脱碳层厚度＜5μm）；
对比传统空气炉，无需后续酸洗去除氧化皮，节省工艺成本 30%。
复合材料固化：
碳纤维部件真空热压固化（压力 0.5-2MPa，温度 180-250℃），孔隙率＜1%，力学性能提升 20%。
4. 特种金属与粉末冶金：高纯度制备
真空烧结：
硬质合金（如钨钢）在 1500℃真空下烧结，去除粘结剂挥发产生的气孔，致密度达 99.5%；
稀土永磁体真空退火，磁能积提升 10-15%（因避免氧化导致的磁畴损伤）。
三、与普通隧道炉的核心差异
对比维度 真空隧道炉 普通隧道炉
环境控制 真空度 10³-10⁻³Pa，可充惰性气体 常压或可控气氛（如氮气）
氧化控制 几乎无氧化（氧含量＜1ppm） 需依赖气氛保护，仍有轻微氧化
工艺类型 真空干燥、焊接、烧结、键合等 常规烘干、固化、退火等
设备复杂度 需真空泵组、密封系统、气锁结构 结构简单，无真空相关组件
能耗水平 真空泵能耗占比 30-50%，总能耗高 以加热能耗为主，相对较低
适用产品价值 高附加值精密件（如芯片、航空件） 普通工业制品（如 PCB、家电件）
四、关键设计要点与选型建议
1. 真空腔体材料与密封
材质选择：
低温（＜300℃）：采用 304 不锈钢（成本低，易加工）；
高温（＞500℃）：选用 Inconel 600 镍基合金（耐氧化，强度高）。
密封方案：
动态密封（输送轴处）：采用磁流体密封或迷宫式密封，泄漏率＜1×10⁻⁸ Pa・m³/s；
静态密封（炉门）：硅橡胶密封圈 + 充气加压（压力 0.2-0.5MPa）。
2. 真空泵组配置原则
按工艺需求匹配：
干燥脱水（低真空）：单级旋片泵（抽速 20-100L/s）；
焊接 / 烧结（高真空）：旋片泵 + 罗茨泵（组合抽速 500-1500L/s）。
节能设计：
采用变频控制真空泵，根据真空度需求调节转速，能耗降低 20-30%。
3. 温度与真空度联动控制
安全互锁：
当真空度高于设定阈值（如＞100Pa）时，禁止加热系统启动；
加热过程中真空度异常下降（＞20%），自动切断热源并报警。
4. 典型行业配置参考
锂电池行业：
真空度≤-0.095MPa，温度 120-150℃，炉体长度 20-30m，配置自动上下料 AGV；
产能：每小时处理电芯 500-1000 颗，水分检测在线集成。
半导体封装：
真空度≤10Pa，温度 150-400℃，分段数≥8 段，对接固晶机、焊线机全自动线；
洁净等级：炉内达到 ISO 6 级（万级），配置 HEPA 过滤系统。
五、发展趋势：智能化与高效化
真空环境实时监测：
集成四极质谱仪（QMS），在线分析炉内气体成分（如 H₂O、O₂含量），动态调整抽气策略。
多工艺集成设计：
真空隧道炉与等离子体处理模块结合，实现 “清洗→加热→封装” 一站式工艺，减少工件暴露风险。
绿色节能技术：
采用余热回收系统（回收废气热量预热工件），能耗降低 15-20%；
干式真空泵替代油式泵，避免油污染且维护成本降低 40%。
真空隧道炉通过真空环境下的精准工艺控制，突破了传统热处理在氧化、污染、效率等方面的限制，成为高端制造领域（如半导体、新能源、航空航天）不可或缺的关键设备。其技术核心在于真空 - 温度 - 输送的协同优化，未来将向智能化、低能耗、多功能集成方向发展，以适应更复杂的精密制造需求。
