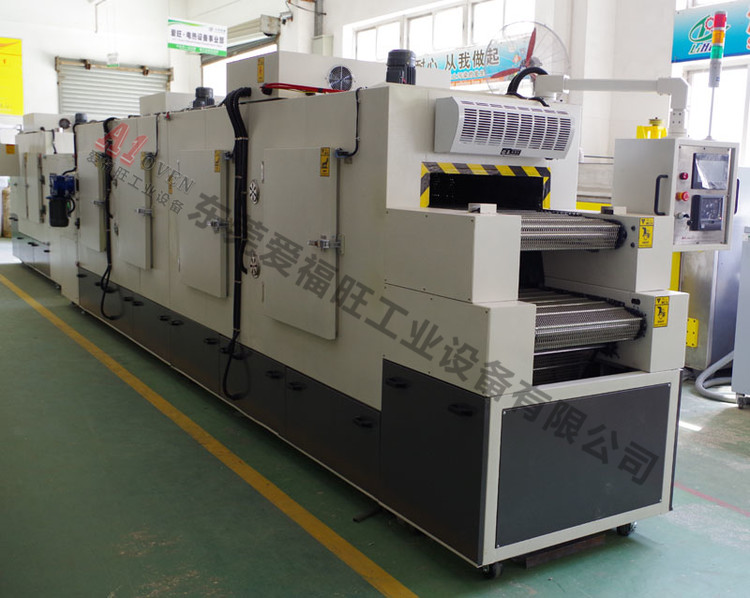

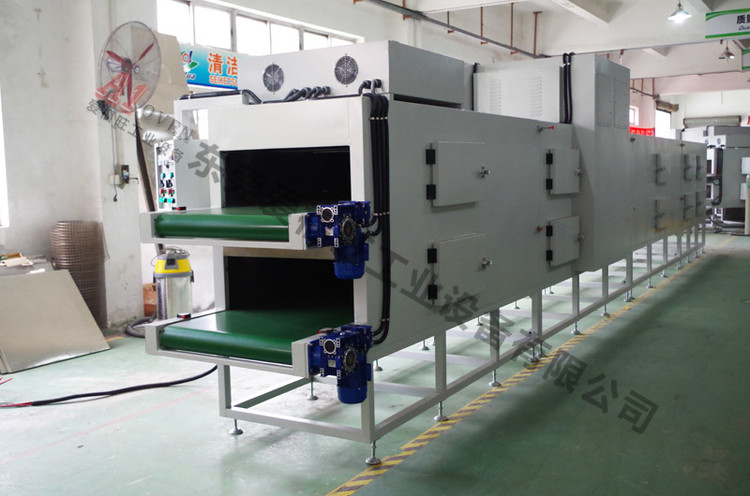

多层隧道炉

Name: 多层隧道炉
Rating: 4.6 (80 reviews)

产品详情

多层隧道炉是一种通过立体分层设计提升空间利用率的连续式加热设备，通常包含 2-5 层加热腔体，每层可独立控制温度、风速和传送速度。其核心优势在于单位面积产能最大化和工艺灵活性，广泛应用于需要多阶段处理、物料类型复杂或产能需求高的场景。以下是其典型用途及技术特点解析：

一、电子与半导体行业：多工序集成与精密加热

1. PCB 电路板烘干与固化

应用场景：

多层板制造中，对阻焊层、字符油墨进行阶梯式烘干（如 80℃预烘→150℃固化）；

优势：多层结构可同时处理不同批次的电路板，产能较单层炉提升 30%-50%。

技术要点：

每层配置独立温控系统（精度 ±1℃），支持氮气气氛保护（氧含量≤100ppm），防止铜箔氧化。

2. 半导体封装与老化测试

应用场景：

芯片封装后固化（如环氧树脂固化温度 120-180℃）；

多层同时进行高温老化测试（85℃/85% RH 高湿环境），每层可放置不同型号产品。

技术要点：

层间采用隔热材料（如陶瓷纤维板，导热系数≤0.03W/(m・K)），避免上下层温度串扰。

二、食品与医药行业：多功能分层处理与合规生产

1. 烘焙与干燥（食品行业）

典型应用：

面包 / 饼干多层烘焙：底层高温（220℃）定型，上层低温（150℃）脱水，提升表皮酥脆度；

坚果 / 果干多层干燥：上层用 60℃热风干燥，下层用微波辅助加热，含水率控制在 5% 以内。

优势：

分层传送速度可调（0.1-5m/min），适应不同物料的干燥曲线（如肉类需慢干，果蔬需快干）。

2. 医药片剂烘干与灭菌

应用场景：

中药饮片多层烘干（温度 40-60℃，避免有效成分挥发）；

药用铝塑泡罩包装灭菌（121℃湿热灭菌，每层独立压力控制）。

合规设计：

内舱材质为 316L 不锈钢（符合 GMP 标准），配置 CIP 在线清洗系统，清洗水残留电导率≤1μS/cm。

三、新能源与电池制造：大容量连续化生产

1. 锂电池电极涂布烘干

应用场景：

正极涂布后多层烘干：首层用 90℃蒸发溶剂（NMP），次层用 120℃固化黏结剂，产能可达 500㎡/h；

优势：多层同步运行，较单层炉占地面积减少 60%，适合大规模量产线。

环保设计：

每层废气独立收集，通过 RTO（蓄热式焚烧炉）处理，溶剂回收率≥95%。

2. 光伏组件层压与固化

应用场景：

太阳能电池板 EVA 胶膜层压：下层预热（80℃），中层加压（0.1MPa）固化，上层冷却（40℃）；

多层设计可兼容不同尺寸组件（如 182mm/210mm 硅片），切换时间＜15 分钟。

四、材料与化工行业：复杂工艺分段处理

1. 高分子材料热处理

应用场景：

塑料薄膜多层拉伸定型：首层高温（180℃）拉伸，次层中温（120℃）定型，三层低温（60℃）冷却；

优势：层间间距可调（50-200mm），适应不同厚度材料（0.01-1mm）。

2. 粉末冶金烧结

应用场景：

金属粉末多层烧结：底层低温（400℃）脱除润滑剂，中层高温（1100℃）致密化，上层随炉冷却；

每层气氛独立控制（如底层通氢气还原，中层通氮气保护）。

五、与单层隧道炉的核心差异对比

对比维度多层隧道炉单层隧道炉

空间效率产能密度高（单位面积产能↑30-50%）产能密度低，适合小批量场景

工艺灵活性多层独立控温 / 控速，支持多工艺并行单一工艺路径，适合标准化生产

能耗管理层间隔热设计，综合能耗↓15-20% 能耗集中，散热损失较大

设备投资成本初期投资高（成本为单层炉的 2-3 倍）投资低，适合中小型企业

适用物料类型复杂形状、多阶段处理物料单一类型、标准化物料

选型要点与应用建议

1. 产能匹配计算

公式：总产能 = 每层有效长度 × 传送速度 × 层数 × 单位面积处理量

示例：每层有效长度 10m，速度 0.5m/min，3 层，单位面积处理量 2kg/㎡，则小时产能 = 10×0.5×60×3×2=1800kg/h

2. 层间干扰控制

选择强制热风循环 + 独立风道设计，层间风速差异≤10%，温度梯度≤5℃/ 层

3. 维护便利性

优先选侧开式层门 + 电动升降机构，维护时可单独隔离某一层，不影响其他层运行

4. 典型行业选型参考

食品烘焙：选 3 层结构，下层红外加热（升温快），中层热风对流（均匀性好），上层冷风循环（快速冷却）

锂电池行业：选 5 层结构，配置溶剂回收系统 + 惰性气体保护，满足安全生产标准

多层隧道炉通过空间立体利用和工艺模块化设计，解决了传统单层炉在产能、灵活性和能耗上的局限性，尤其适合大规模生产场景下的多工序集成需求。未来发展趋势将聚焦于智能化层间协同控制（如 AI 预测各层最佳工艺参数）和节能型热源技术（如热泵加热、余热回收），进一步提升设备的综合效率与可持续性。
