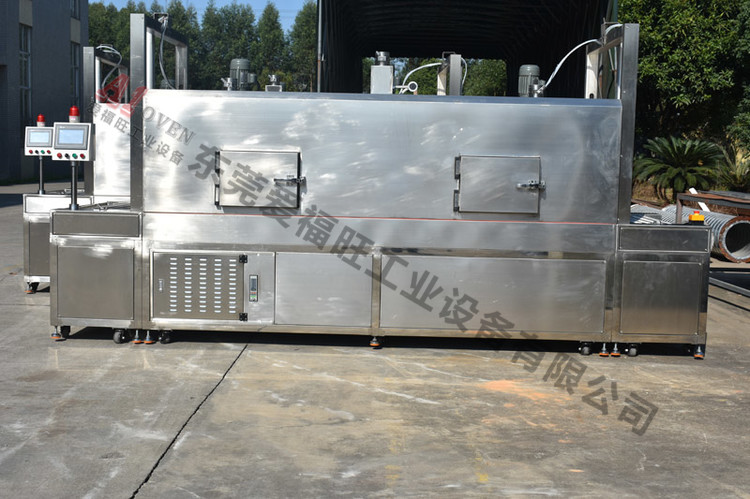

洁净隧道炉是一种专为
高洁净度环境设计的连续式加热设备，通过
空气过滤系统、气流控制、材料抗污染设计等技术，确保炉内环境达到
ISO 5 级（Class 100）或更高洁净标准。其核心特点围绕 “
洁净控制” 与 “
精密工艺适配” 展开，适用于半导体、医药、食品、光学等对污染敏感的行业。以下是其关键特点及技术解析：
- 配置：
- 入口端设 ** 初效过滤器（G4）+ 中效过滤器（F8）+ 高效过滤器（HEPA/ULPA）** 三级过滤，对≥0.3μm 颗粒的过滤效率达 99.97%（HEPA）或 99.9995%（ULPA）；
- 部分高端机型在加热段后增设末端高效过滤器，防止加热元件（如电加热管）表面颗粒脱落污染气流。
- 应用场景：
- 半导体晶圆退火（要求颗粒污染≤0.1μm）；
- 医药无菌包装材料热成型（微生物污染≤1CFU/m³）。
- 层流设计：
- 采用 ** 垂直层流（VE）或水平层流（HE）** 气流模式，风速控制在 0.3-0.5m/s，确保气流均匀分布，避免涡流导致颗粒沉积；
- 示例：在光学镜片镀膜后固化工序中，层流气流可使镜片表面颗粒吸附率降低至传统隧道炉的 1/10。
- 压差控制：
- 炉内保持正压（5-10Pa），通过压力传感器联动新风系统，防止外界污染物倒灌（如车间粉尘、油雾）。
- 主体材料：
- 炉腔内壁采用316L 不锈钢（镜面抛光，粗糙度 Ra≤0.8μm）或电解抛光铝合金，表面光滑不易积尘，且耐酸碱腐蚀（如医药行业酸性蒸汽环境）；
- 高端机型使用钛合金板或石英玻璃内衬（如半导体扩散工艺），避免金属离子迁移污染工件。
- 密封材料：
- 采用氟橡胶（FKM）密封圈+聚四氟乙烯（PTFE）垫片，耐温范围 - 20℃~250℃，且挥发性有机物（VOCs）释放量≤10ppb。
- 传送方式：
- 选用不锈钢网带（表面电解抛光）、特氟龙（PTFE）涂层链条或陶瓷滚珠导轨，避免传统橡胶传送带的老化掉屑问题；
- 示例：在医用导管热缩加工中，陶瓷滚珠导轨可使工件表面颗粒污染率从 0.5 颗 /cm² 降至 0.05 颗 /cm²。
- 动态清洁：
- 配置在线离子风棒，实时中和传送带上的静电，防止吸附空气中的带电颗粒（如塑料工件摩擦产生的静电粉尘）。
- 控温技术：
- 采用PID 智能温控仪 + 多点红外测温，温度波动≤±1℃，均匀性≤±2℃（炉长方向任意截面）；
- 加热元件布局优化：如阵列式陶瓷电加热板（间距 50-100mm），配合导流板使热风循环效率提升 30%。
- 应用案例：
- 光学镜头胶黏剂固化（温度 80±1℃，确保胶层厚度均匀性≤5μm）；
- 微电子元件烘干（湿度≤5% RH，防止水汽凝结导致短路）。
- 惰性气体兼容：
- 支持通入超高纯氮气（99.999%）或氩气，配合炉体密封设计（泄漏率≤5×10⁻⁹ Pa・m³/s），使炉内氧含量≤1ppm，适用于易氧化材料（如银浆烧结、锂电池电极干燥）；
- 配置气体纯化装置（如脱氧催化剂、干燥塔），持续过滤气体中的水分和颗粒杂质。
- 实时数据：
- 集成尘埃粒子计数器（如激光散射式，可测 0.3-5μm 颗粒浓度）、温湿度变送器、压差传感器，数据通过 PLC 上传至中控系统，支持 OPC UA 协议对接 MES 系统；
- 报警功能：颗粒浓度超标（如≥100 颗 /m³）、气压异常时，自动触发声光报警并记录事件日志。
- 结构优化：
- 采用模块化炉体（单节长度 1-2m，可拆卸组合），方便内部清洁；
- 过滤器设计为快拆式结构，更换周期可通过压差计提示（如初效过滤器压差＞200Pa 时需更换）；
- 炉底设置不锈钢集尘槽，定期通过真空吸尘装置清理沉降颗粒。
| 对比维度 | 洁净隧道炉 | 普通隧道炉 |
|---|
| 颗粒污染控制 | 内置多级过滤，颗粒浓度≤100 颗 /m³（ISO 5 级） | 无过滤或仅初效过滤，颗粒浓度≥10⁵颗 /m³ |
| 内舱材质 | 316L 不锈钢 / 钛合金，表面粗糙度 Ra≤0.8μm | 普通不锈钢 / 碳钢板，表面粗糙易积尘 |
| 气流组织 | 层流设计，风速均匀性 ±5% | 紊流为主，存在气流死角 |
| 适用行业 | 半导体、医药、光学精密制造 | 五金、建材、普通食品烘干 |
| 验证要求 | 需通过 FDA、ISO 14644-1 等认证 | 无强制洁净认证 |
- 需求：温度 150±1℃，颗粒≤50 颗 /m³，氧气含量≤10ppm
- 选型关键：ULPA 过滤器 + 氮气吹扫 + 石英玻璃观察窗（便于视觉检测）
- 需求：温度 200±2℃，微生物≤1CFU/m³，无塑化剂挥发
- 选型关键：特氟龙传送带 + 紫外杀菌灯（波长 254nm，照射强度≥40μW/cm²）
- 洁净等级匹配：根据工艺要求选择过滤器级别（HEPA 对应 ISO 6 级，ULPA 对应 ISO 5 级及以上）；
- 材料兼容性：接触药品 / 食品的部件需符合 FDA 21 CFR Part 177 等标准；
- 能耗控制：层流模式下风机功率较高（约为普通炉的 2-3 倍），可选择变频电机降低待机能耗。
洁净隧道炉通过 “全流程污染控制” 突破传统加热设备的局限，成为高端制造领域（如半导体晶圆制造、无菌医疗器械生产）的核心装备，其技术趋势正向超低颗粒（≤10 颗 /m³）、超低 VOCs（≤1ppb）、智能预测性维护方向发展，以满足未来精密制造对洁净环境的极致要求。
