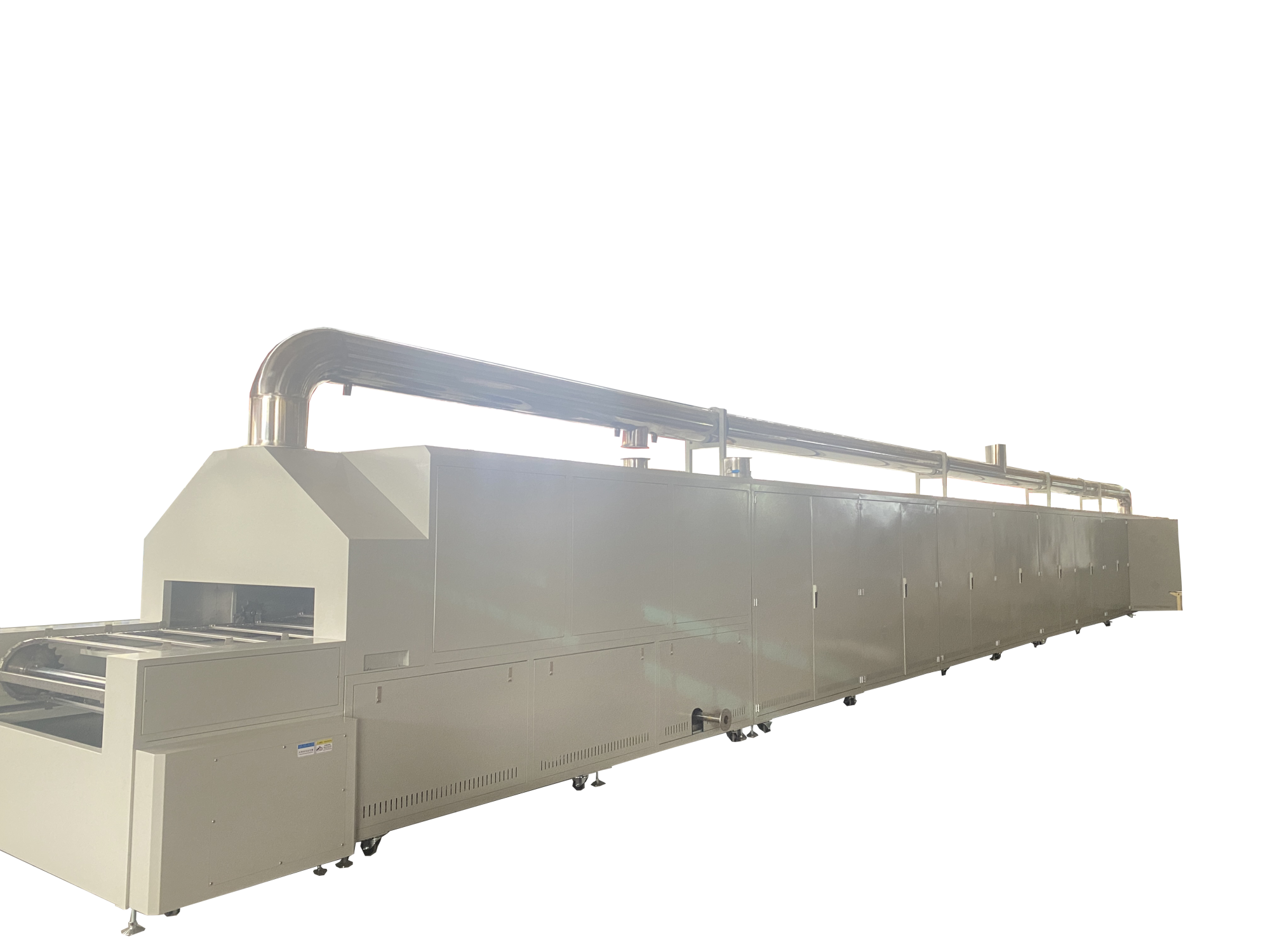

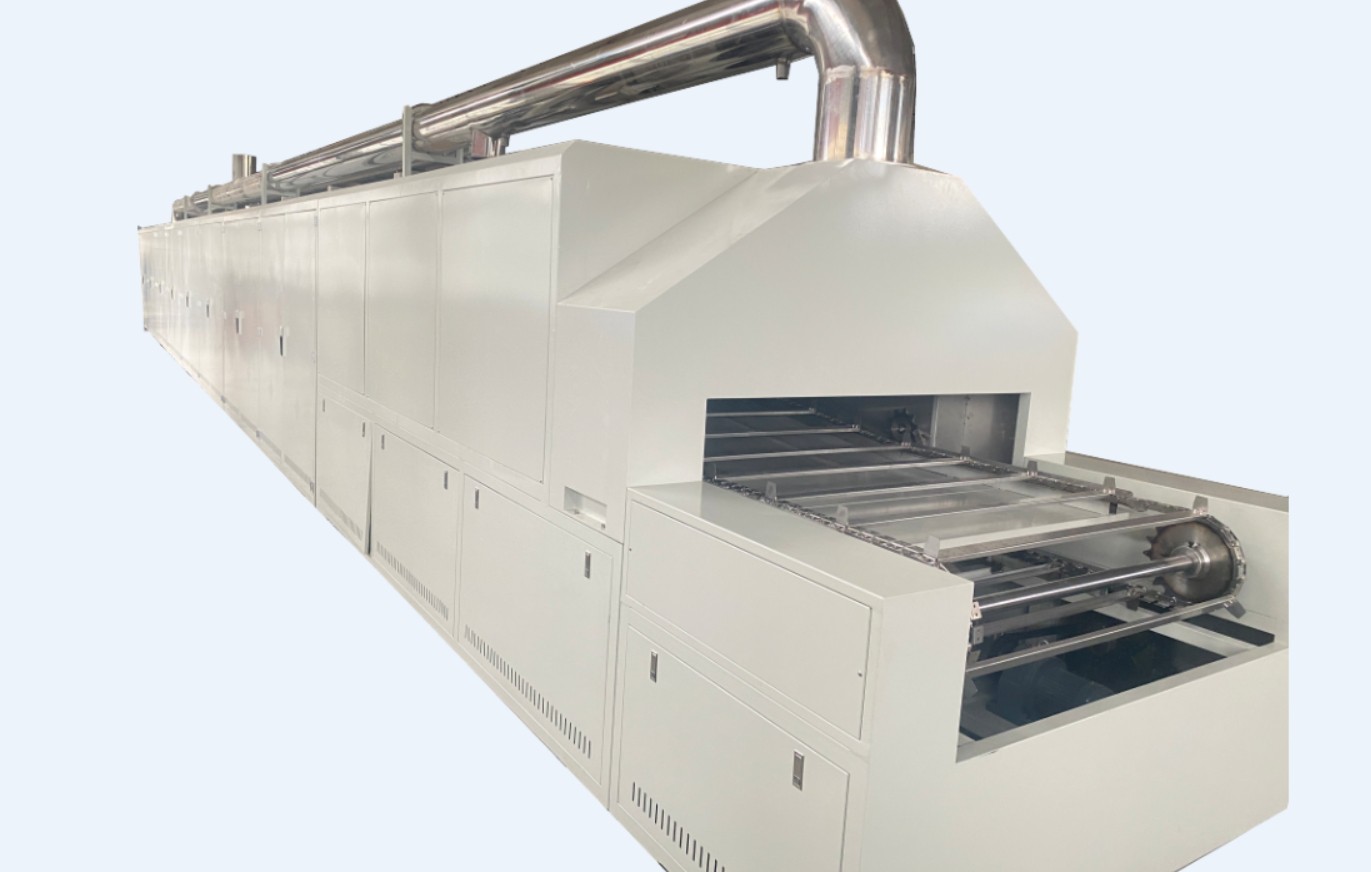

蓝本电池热分解回收隧道炉
1.本隧道炉主要针对打孔后的废旧加热挥发电解液，整体设备氮保、防腐。
2. 产能要求：电池投料1.5吨/小时(可根据实际产能非标定制）。
3. 设备独立PLC控制，PLC用三菱或西门子品牌。
外壳材料 | 采用1.5mm冷板折弯而成，表面磷化，高温静电喷塑处理，耐腐蚀易清洗 |
表面处理 | 1. 表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理。 2. 高温喷塑（大波纹型），可防止生锈，耐腐蚀。 3. 颜色为“RAL7035”（可根据客户要求定制）。 |
内胆材料 | 1. 采用3.0mm厚SUS316不锈钢板制作 2. 保持内胆清洁无尘，防生锈、耐腐蚀 3. 炉内内胆全部满焊处理，防止腐蚀性气体渗透入保温层及外壳 |
炉体底架 | 1. 采用50*50*2.0mm方通制作 2. 保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。 |
保温材料 | 1. 采用100K加密型硅酸铝岩棉 2. 具有不可燃烧，隔热性强等特点，厚度为100mm |

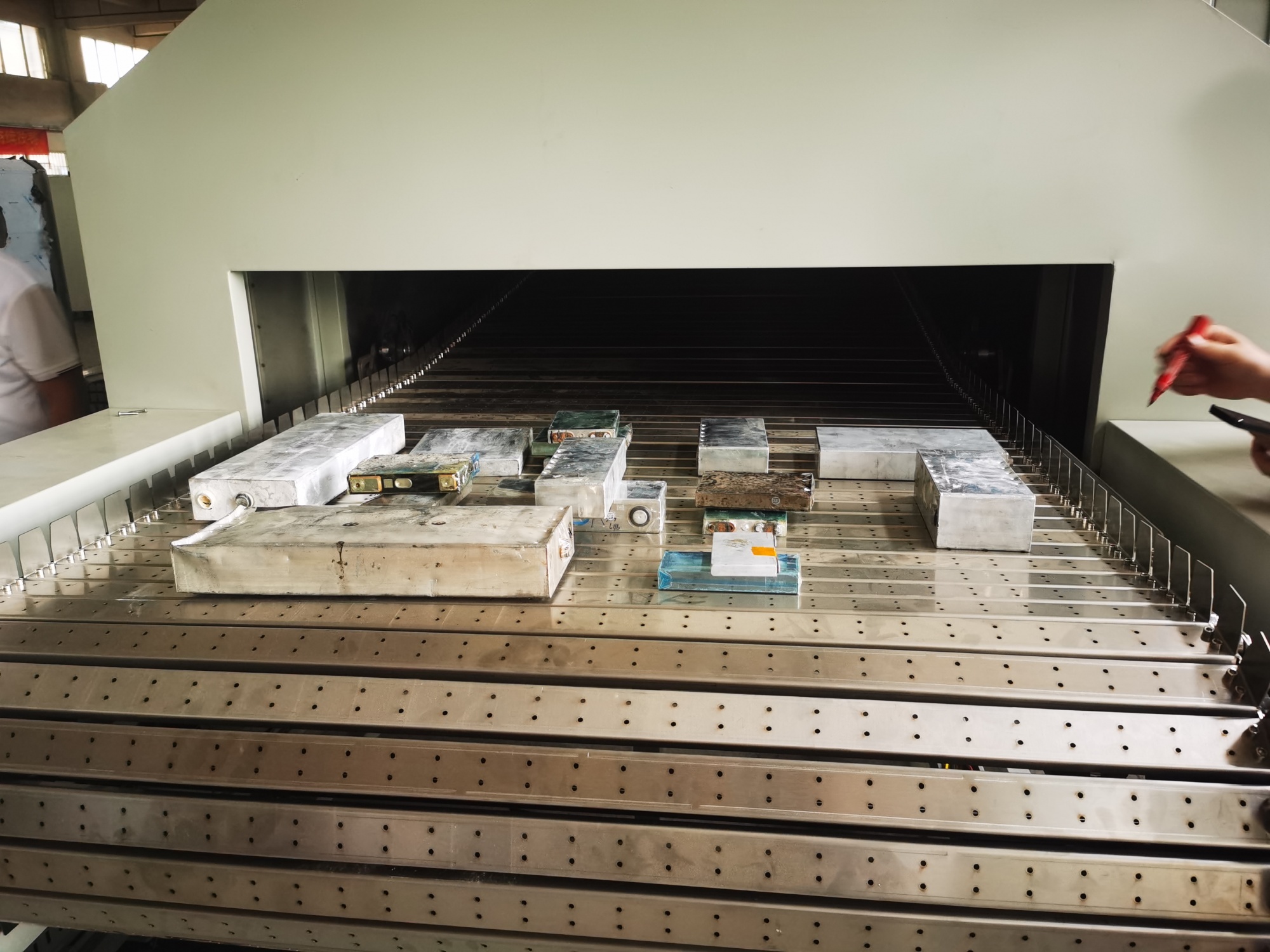

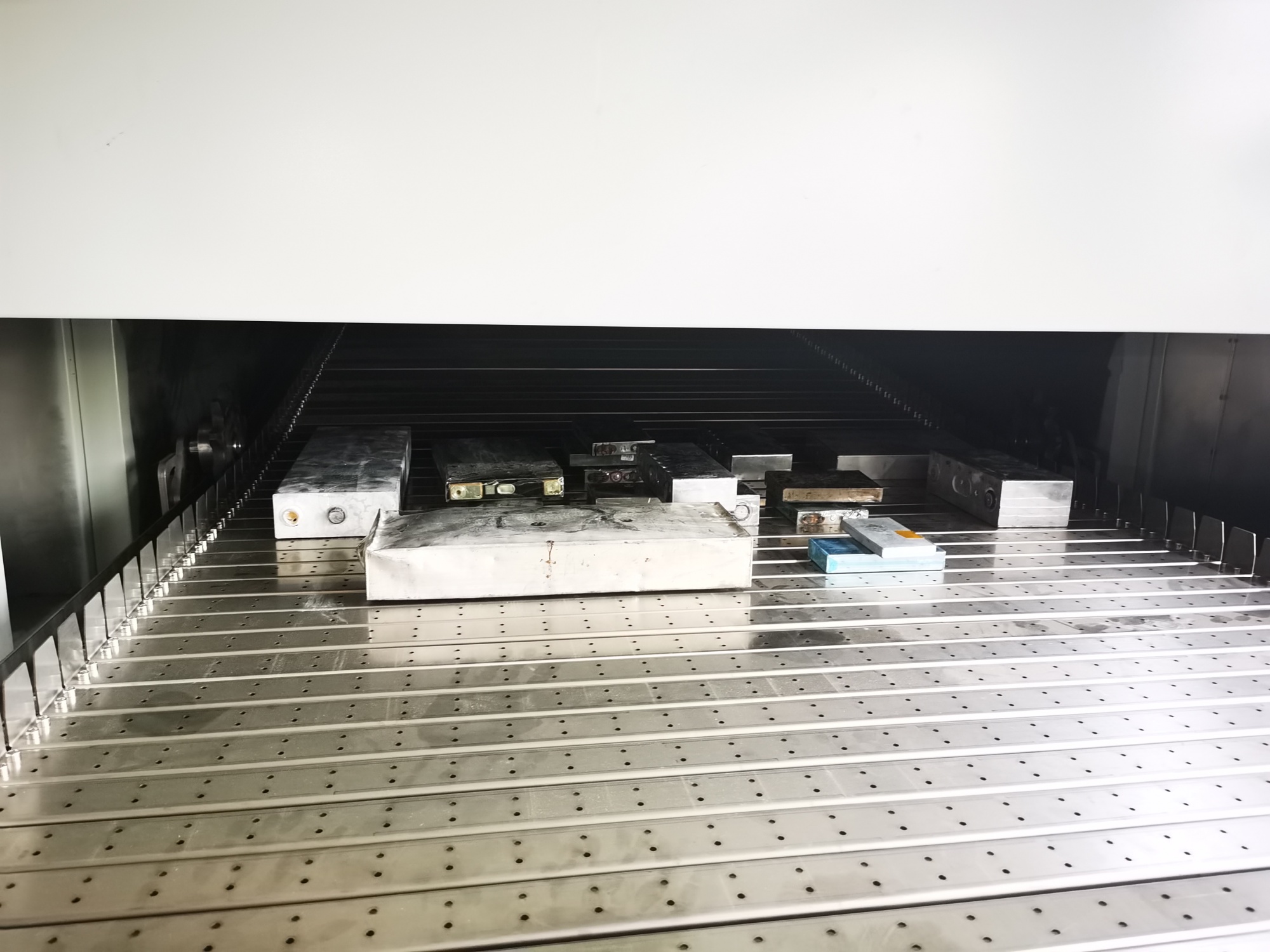

输送带 | 1.采用不锈钢网带网链输送、两侧带档边。 |
脚杯 | 底部装有不锈钢固定脚杯，承重脚轮，方便固定与移动 |
氮幕 | 加热段进出料口配有氮幕装置，防止氮气外泄 |
进氮气口 | 1. 设备配有一个总的氮气接入口，配流量调节阀门 |
排气口 | 1.每段温区开3个排气口，配手动调节阀门 2.通过管道汇聚成一个排气口 |
冷却区 | 1.冷却区设有氮气进口，通过氮气或压缩空气向产品吹风实现冷却 2.预留压缩空气入口 |
输送氮气管道 | 管道外部有做保温 |
氧含量监测 | 出入口各配备1台氧含量分析仪 |
排气管道 | 排气管道，接驳现场废弃处理 |
调速控制 | 采用2.2KW台湾永坤牌齿轮减马达一台，配3P台达变频器，连续输送，设定输送0.27m/min，速度范围0.2-0.6m/min可调节。 |
触摸屏 | 1. 采用威纶彩色触摸屏人机界面 2. 方便监控与设定相关参数，具有多画面显示，自由切换 |
PLC与模块 | 1. 采用三菱PLC控制器控制动作程序，由三菱温度模块控制，PID自动调节控制输出 2. 双温控模块控制与保护，当温度超过超温保护温控器设定值时，自动切断加热 3. 加热区分为8个独立温区，每个温区温度可独立控制 |
加热管控制 | 采用台湾阳明，SSR固态继电器控制每段温区发热管输出功率大小，接近恒定温度时，加热电流变小，使其恒定温度。 |
温度传感器 | 欧姆龙3米标准型，K型热电偶 |
其它 | 1.配独立控制电柜 2.控制电器均采用施耐德品牌 |
