真空工业烤箱

Name: 真空工业烤箱
Rating: 4.8 (91 reviews)

产品详情

真空工业烤箱设计方案

一、设计目标与应用场景

1.1 设计目标

实现真空度≤10Pa 的稳定真空环境，温度范围室温 - 300℃可控，温度均匀性 ±2℃以内，满足电子元件除气、锂电池极片干燥、金属热处理等工艺需求。

1.2 应用场景

电子行业：半导体芯片封装前除气、PCB 板真空干燥

新能源行业：锂电池电极材料干燥、固态电池电解质真空固化

航空航天：精密金属零件真空热处理、复合材料固化

二、真空工业烤箱核心系统设计

2.1 真空系统设计

2.1.1 真空泵选型

主泵：选用双级旋片式真空泵（如 ZJ-600 型），抽速 600L/s，极限真空度≤5×10⁻³Pa，适用于中低真空需求

罗茨泵组（选配）：搭配罗茨泵（如 ZJP-3000 型），提升高真空阶段抽速，实现≤10Pa 真空度

真空计：安装皮拉尼真空计实时监测低真空段，电容薄膜真空计监测高真空段，精度 ±5% FS

2.1.2 真空管路设计

采用 304 不锈钢无缝管道，内壁粗糙度≤0.8μm，减少气体吸附

设置气动高真空挡板阀，防止停机时真空泵返油污染腔体

配置真空安全阀，当腔内压力超过 0.15MPa 时自动泄压

2.2 加热系统设计

2.2.1 加热方式

加热元件：采用镍铬合金加热丝或红外加热管，功率密度 1.5-2.5W/cm²

风道设计：水平循环风道 + 导流板结构，配合耐高温循环风机（最高耐温 350℃），实现温度均匀性 ±2℃

2.2.2 温控系统

控制器：配备PLC + 触摸屏控制系统，支持多段温度曲线编程

传感器：内置 3 组K 型热电偶，分布于腔体上中下位置，实时反馈温度数据

PID 调节：采用模糊 PID 算法，控温精度 ±1℃

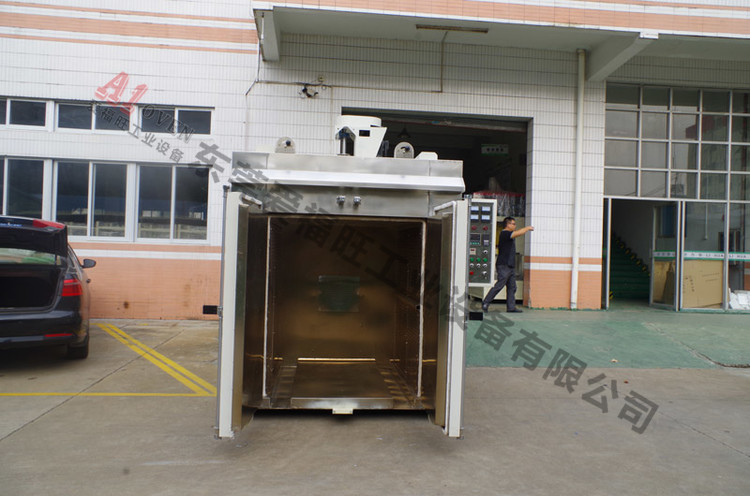

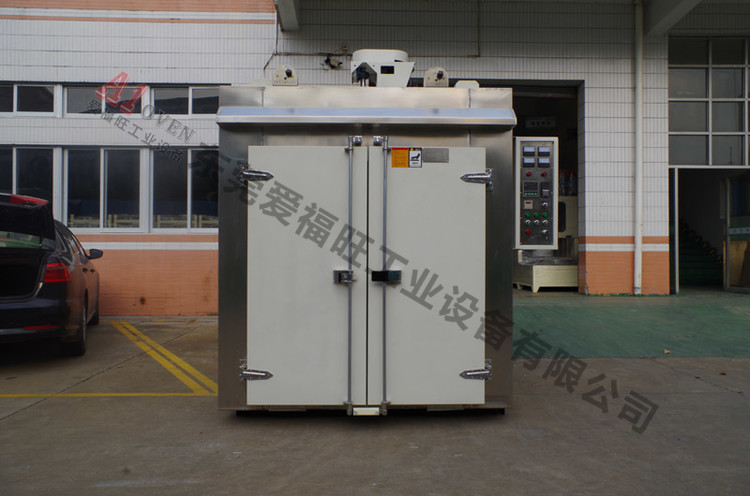

2.3 腔体结构设计

2.3.1 主体结构

材质：内胆采用316L 不锈钢（厚度 8mm），外壳采用冷轧钢板喷塑处理

密封设计：腔体门采用硅橡胶 O 型圈密封，配合快开式锁紧装置，确保真空密封

观察窗：配置双层钢化玻璃观察窗，中间抽真空处理，防止起雾影响观察

2.3.2 内部配置

托盘结构：多层可调节不锈钢托盘，每层承重≥100kg

测温孔：预留 3-5 个 Φ10mm 测温孔，用于工艺温度验证

进气口：设置质量流量控制器，可精确控制惰性气体（N₂/Ar）通入量

三、真空工业烤箱安全防护系统设计

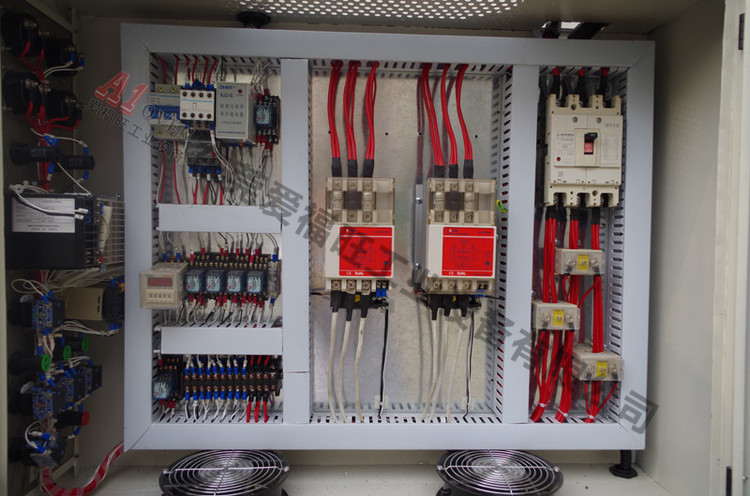

3.1 电气安全

接地保护：独立接地装置，接地电阻≤4Ω

漏电保护：配置 30mA 漏电断路器，异常时 0.1 秒内切断电源

3.2 真空安全

过压保护：安装真空压力开关，当腔内压力＞100Pa 时自动启动真空泵

欠压保护：真空度低于设定值时，停止加热并报警

3.3 温度安全

超温保护：独立双路温控器，当实际温度超过设定值 10℃时，立即切断加热电源

防火设计：配置烟雾传感器，检测到异常烟雾时自动停机并启动排气

四、真空工业烤箱智能控制系统设计

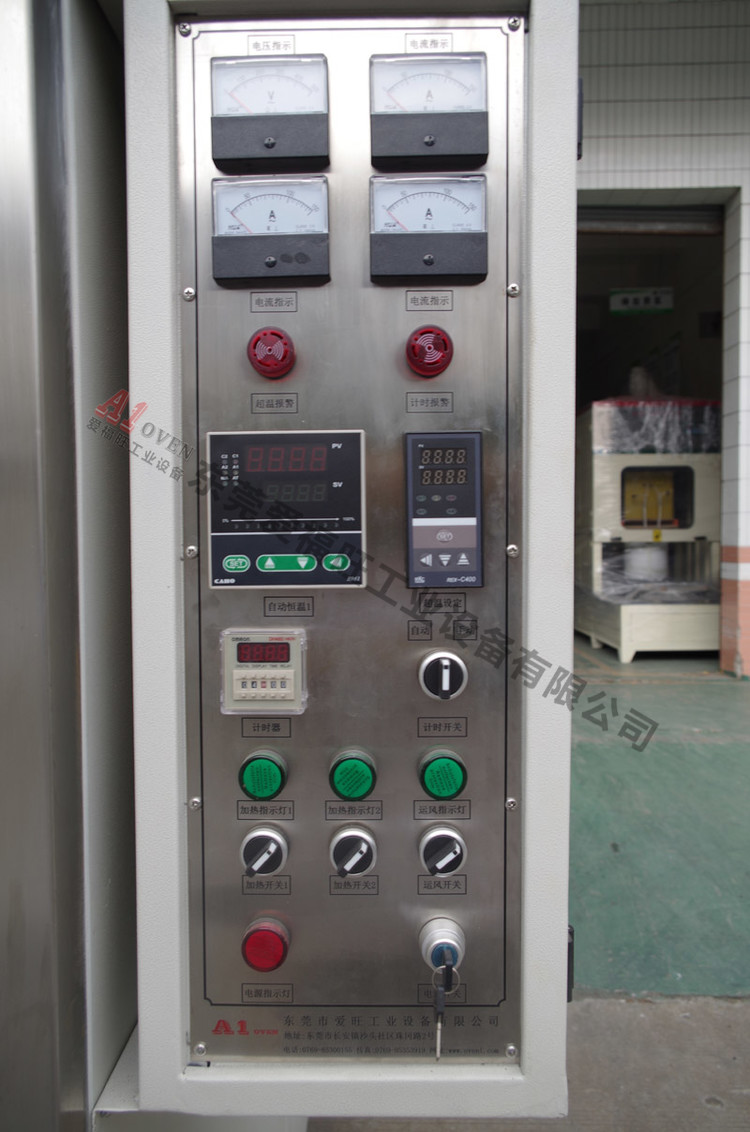

4.1 操作界面

7 寸彩色触摸屏，支持温度曲线编辑、真空度设定、报警记录查询

提供手动 / 自动两种操作模式，支持工艺参数保存与调用（≥100 组）

4.2 数据通信

标配 RS485/Modbus 协议接口，可与上位机进行数据交互

选配以太网接口，支持远程监控与故障诊断

五、真空工业烤箱性能参数指标

项目

参数指标

真空度范围

≤10Pa（可定制更高真空）

温度范围

室温～300℃

控温精度

±1℃

温度均匀性

±2℃（空载）

腔体容积

100L-1000L（可定制）

抽气时间

≤30min（从大气压到 10Pa）

六、真空工业烤箱安装与维护方案

6.1 安装要求

设备需安装在平整地面，水平度偏差≤2mm/m

环境温度：5-40℃，相对湿度≤85%

预留≥1.5m 维护空间，便于真空泵检修

6.2 维护计划

日常维护：每日检查真空密封性能，清理腔体内部残留物

定期维护：

每月：检查真空泵油位，更换真空泵油

每季度：校准温度传感器和真空计

每年：全面检查加热元件、电气系统性能
