红外线多层工业烤箱

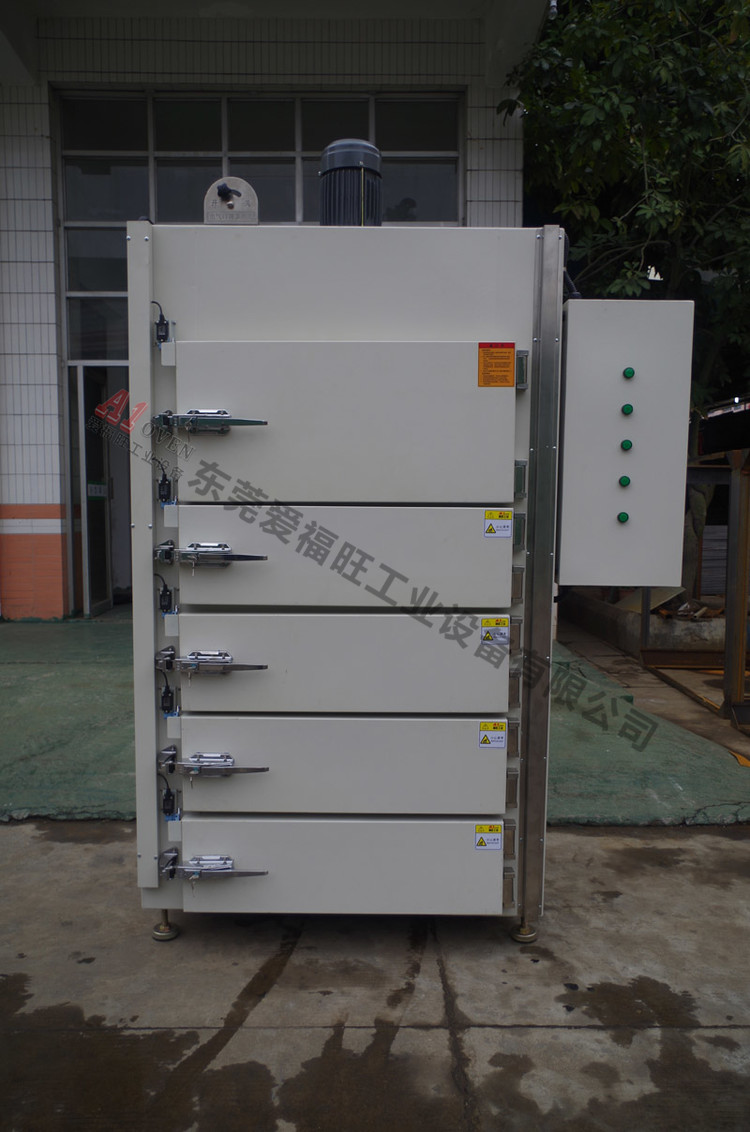

Name: 红外线多层工业烤箱
Rating: 4.9 (85 reviews)

产品详情

红外线多层工业烤箱是一种利用红外线辐射原理实现高效加热的工业设备，其多层结构设计可大幅提升空间利用率和生产效率，广泛应用于需要快速升温、精准控温或对热敏感物料的加工场景。以下是其核心用途及功能特点：

一、红外线多层工业烤箱核心加热原理与结构优势

1. 红外线加热原理

通过红外线辐射（近红外、中红外、远红外）直接穿透物料表面，使分子振动产生热能，实现 “由内而外” 的加热，相比传统热风循环加热速度更快（升温效率提升 30%~50%），且热损失更低。

波长特性：

近红外（0.75~3μm）：能量高、穿透性强，适合快速升温或表面固化（如涂层干燥）。

远红外（3~1000μm）：热效应温和，适合深层加热或热敏性物料（如食品、医药）。

2. 多层结构设计

采用多层式腔体布局（通常 2~10 层），每层配备独立的红外线发热元件（如石英灯管、陶瓷红外板）和温控模块，可同时处理多批次物料或实现差异化工艺。

优势：

空间利用率提升 50% 以上，适合小批量多品种生产或大规模连续作业。

层间隔离设计减少热量干扰，支持多区独立控温（如上层高温固化、下层低温预热）。

二、红外线多层工业烤箱主要用途与行业应用

1. 电子与半导体行业

应用场景：

PCB 电路板烘干：快速固化阻焊层、字符油墨，避免传统热风烘干导致的线路氧化或溶剂残留。

半导体封装固化：对芯片封装胶、底部填充胶进行低温快速固化，减少热应力对精密元件的损伤。

电子元件干燥：烘干电容、电阻等元件的表面湿气，提升产品可靠性。

优势：红外线穿透性可直达元件内部，缩短干燥时间（如传统热风需 30 分钟，红外加热仅需 10~15 分钟），且温度均匀性≤±2℃。

2. 涂装与印刷行业

应用场景：

喷涂涂层固化：汽车零部件、金属家具的油漆或粉末涂料快速固化，尤其适合复杂几何形状工件（红外辐射可均匀覆盖凹陷处）。

印刷油墨干燥：塑料薄膜、纸张印刷后的油墨速干，防止图案模糊或蹭脏（如软包装印刷、标签印刷）。

典型案例：在汽车轮毂涂装线中，红外线烤箱可将底漆固化时间从热风工艺的 40 分钟缩短至 15 分钟，同时降低能耗约 40%。

3. 食品与医药行业

食品加工：

烘焙与熟化：面包、饼干的快速烘焙，红外线可穿透面团内部，实现外酥内软的口感（如隧道式红外烤箱用于连续化生产）。

脱水干燥：水果干、蔬菜脆片的低温脱水（如 60~80℃远红外烘干），保留营养成分和色泽（传统热风易导致维生素流失）。

医药生产：

中药材干燥：对人参、枸杞等热敏性药材进行温和烘干，避免有效成分挥发。

药品包材灭菌：对塑料瓶、铝箔等包装材料进行红外灭菌，配合隧道式结构实现流水线作业。

4. 新能源与材料行业

锂电池生产：

极片烘干：对涂布后的正负极片进行快速干燥，红外线可穿透涂层内部，减少溶剂残留（如 NMP 溶剂挥发更彻底），提升电池性能。

电芯预加热：在注液或封装前对电芯进行均匀预热，改善工艺兼容性。

高分子材料加工：

塑料板材定型：对 PVC、PET 片材进行红外加热软化，配合辊压工艺实现快速定型。

复合材料固化：碳纤维部件的树脂固化，红外辐射可精准控制局部温度，避免过度固化导致的材料脆化。

5. 3C 产品与精密制造

手机部件加工：

屏幕胶黏剂固化：对 OLED 屏幕的边框胶、光学胶进行低温快速固化（如 80℃近红外加热 10 分钟），减少屏幕受热变形风险。

金属外壳烤漆：铝合金中框的 UV 漆固化，配合紫外线 + 红外线组合烤箱，提升涂层附着力和光泽度。

精密零件热处理：

钟表齿轮、航空航天精密部件的局部退火或时效处理，通过红外聚焦技术实现定点加热，避免整体受热影响精度。

三、红外线多层烤箱关键功能与技术特点

1. 精准温控与智能控制

配备高精度红外温度传感器（如 pyrometer 高温计）和 PID 调节系统，实时监测物料表面温度，控温精度可达 ±1℃。

支持多段温度曲线编程：例如升温段（10℃/min）→恒温段（150℃×30min）→降温段（自然冷却），满足复杂工艺需求。

2. 高效节能与环保设计

红外线直接辐射加热，热效率高达 80% 以上（传统热风仅 50%~60%），同等产能下能耗降低 30%~50%。

配备废气处理系统：可加装活性炭过滤或催化燃烧装置，处理烘干过程中挥发的 VOCs（如印刷行业溶剂废气），符合环保标准。

3. 灵活适配与安全防护

多层可调货架：每层高度、间距可根据物料尺寸灵活调整，兼容托盘、网带、悬挂夹具等多种载具。

安全保护功能：超温报警、断电记忆、急停开关、防火防爆设计（如用于锂电池烘干时的氮气惰性保护）。

四、与热风循环烤箱的对比优势

维度红外线多层烤箱传统热风循环烤箱

加热方式红外线辐射（直接加热物料分子）热风对流（通过空气传导热量）

升温速度快（5~10 分钟可达设定温度）较慢（15~30 分钟）

能量利用率 80% 以上 50%~60%

均匀性表面温度均匀（±1~2℃），深层加热效果好依赖气流循环，角落可能存在温差（±3~5℃）

适用场景热敏性物料、快速固化、精密元件加热常规烘干、大批量非敏感物料处理

五、选型要点与注意事项

根据物料特性选择红外线类型：

表面固化或快速升温：优先选近红外（如石英灯管）。

深层加热或热敏性物料：优先选远红外（如陶瓷红外板）。

计算产能需求：

单层负载量 × 层数 × 批次频率，确保设备吞吐量匹配生产线需求。

考虑环境兼容性：

高湿度场景需加强排风；易燃易爆环境需选用防爆型红外元件。
