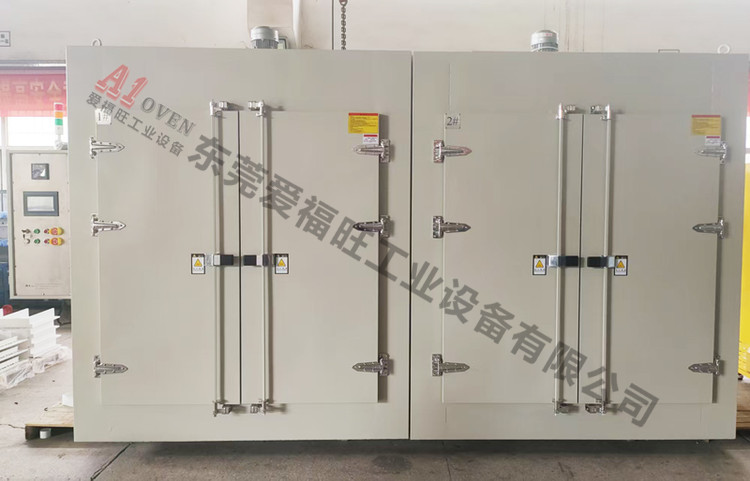

点胶固化工业烘箱

Name: 点胶固化工业烘箱
Rating: 5 (82 reviews)

产品详情

点胶固化工业烘箱主要用于电子、汽车、医疗等行业的胶粘剂固化工艺（如环氧胶、硅胶、UV 胶等），其优化目标是提升固化效率、均匀性、一致性，同时降低能耗和工艺成本。以下是基于工艺需求和设备性能的核心优化点及技术方案：

一、温度控制优化

1. 控温精度与均匀性提升

问题：传统烘箱可能存在上下层温差大（＞5℃）、角落温度滞后等问题，导致胶体固化不完全或过度固化（如表面结痂、内部未干）。

优化方案：

多区独立控温：将烘箱腔体划分为 3-5 个温区（如顶部、中部、底部），每个温区配备独立温控模块（PID+SSR）和热电偶，温差控制在 ±1℃以内。

热风循环升级：采用 “水平 + 垂直” 复合式风道设计（如顶部送风、底部回风），搭配变频风机调节风速（0.5-3m/s 可调），确保腔内气流均匀覆盖工件表面。

红外辅助加热：在关键区域（如工件密集处）加装红外辐射板（波长 2-4μm，对应胶粘剂最佳吸收波段），实现局部快速升温补偿。

2. 动态升温曲线适配

问题：不同胶粘剂（如快干胶、慢固化胶）需匹配特定升温速率（如 5℃/min vs. 1℃/min），传统烘箱固定速率难以兼容多工艺。

优化方案：

可编程分段控温：支持多段温度 - 时间曲线预设（如 3 段升温 + 2 段保温），存储≥50 组工艺配方，一键切换不同产品工艺（如手机摄像头模组点胶 vs. 汽车传感器灌封）。

实时数据反馈：通过 PLC 系统实时采集温度数据，与预设曲线对比，自动调整加热功率（如负载变化时动态增减输出），偏差超过 ±2℃时触发声光报警。

二、点胶固化工业烘箱腔体结构与装载方式优化

1. 空间利用率与装载灵活性

问题：传统烘箱层架固定，难以适应不同尺寸工件（如小型电子元件 vs. 大型机械部件），导致装载密度低或碰撞风险。

优化方案：

可调式层架系统：层架间距可电动 / 手动调节（精度 ±5mm），兼容托盘、挂架、夹具等多种载具，支持堆叠式装载（如多层托盘叠加，每层间距 50-200mm 可调）。

旋转式载物台：在腔体中心设置旋转托盘（转速 0.5-5rpm），使工件 360° 均匀受热，尤其适用于圆形或不规则形状工件（如电机线圈、齿轮箱点胶件）。

2. 开门方式与热损失控制

问题：传统对开门或单开门设计导致每次开门损失 20%-30% 热量，影响工艺稳定性，且升温恢复时间长（＞15min）。

优化方案：

多段式密封门：采用上下分层卷帘门或平移门，支持局部区域单独开启（如仅打开上层门取放小件），减少整体热暴露面积。

气帘隔离技术：在门框处设置高速气流帘（温度与腔内一致），形成气密封屏障，开门时热损失降低至 5% 以内，恢复时间缩短至 5-8min。

三、点胶固化工业烘箱气氛与工艺环境优化

1. 精准气氛控制（针对特殊胶粘剂）

问题：部分胶粘剂（如厌氧胶、敏感型硅胶）需在氮气或低湿度环境下固化，传统烘箱无法控制腔内气氛。

优化方案：

氮气循环系统：配备氮气进气口、出气口及浓度传感器（精度 ±1%），通过闭环控制维持腔内氮气浓度≥95%（或按需设定），配合尾气回收装置降低氮气消耗 30%。

湿度控制系统：内置除湿模块（如转轮除湿），可将腔内湿度控制在 5% RH 以下，适用于吸湿性强的胶粘剂（如环氧 AB 胶），避免固化后产生气泡。

2. 溶剂挥发与环保升级

问题：溶剂型胶粘剂固化时释放 VOCs（如甲苯、乙酸乙酯），传统烘箱直接排放导致污染，且存在爆炸风险。

优化方案：

冷凝回收装置：在排风管道中加装冷凝器（温度≤5℃），将挥发的溶剂冷凝为液态回收（回收率≥85%），减少危废处理成本。

催化燃烧（RCO）处理：对高浓度 VOCs 废气，通过催化燃烧装置分解为 CO₂和 H₂O，净化效率＞98%，符合环保排放标准（如非甲烷总烃≤10mg/m³）。

四、智能化与能效优化

1. 物联网（IoT）与工艺追溯

问题：传统烘箱缺乏数据记录功能，难以追溯工艺参数（如实际温度、停留时间），导致质量问题难以溯源。

优化方案：

智能监控系统：集成工业平板触控屏，实时显示温度曲线、运行时间、故障代码等信息，支持 USB 导出或云端存储（数据保存≥3 年），满足 ISO/TS 等质量管理体系追溯要求。

远程运维功能：通过 OPC UA 协议接入工厂 MES 系统，支持手机 APP 远程启停设备、调整工艺参数，异常时自动推送报警信息（如温度超限、风机故障）。

2. 节能技术应用

问题：传统烘箱能耗高（如 30kW 设备日均耗电 200 度以上），尤其在待机或空载时存在 “空烧” 浪费。

优化方案：

能量回收系统：利用热管换热器回收废气余热，预热新风或加热其他工艺环节（如预热胶粘剂原料），综合节能率可达 20%-25%。

变频节能设计：风机、加热管均采用变频控制，根据负载自动调节功率（如空载时功率降至额定的 30%），搭配 LED 节能照明灯，整机能耗降低 15%-20%。

五、点胶固化工业烘箱安全与维护优化

1. 防爆与应急响应

问题：溶剂挥发可能形成爆炸性混合物（如 VOCs 浓度达到 LEL 下限），传统烘箱缺乏防爆设计。

优化方案：

防爆型电气元件：采用防爆电机、防爆温控器，腔体密封等级达 IP54，内部设置可燃气体探测器（精度 0.1% LEL），浓度超标时自动切断加热电源并启动排风。

快速泄压装置：在箱体顶部设置防爆泄压窗（爆破压力 0.2-0.5kPa），确保爆炸时压力及时释放，避免设备损毁和人员伤亡。

2. 易维护性设计

问题：传统烘箱风道易积尘、加热管更换不便，维护耗时影响生产效率。

优化方案：

抽屉式加热模块：加热管集成于抽屉式框架中，支持 30 分钟内快速更换，无需专业工具。

自清洁风道：风道内壁采用特氟龙涂层，减少胶粘剂挥发物粘附，配合脉冲式反吹装置（每周自动运行一次），清除积尘和残留溶剂。

六、典型优化案例对比

优化维度传统烘箱优化后烘箱

温度均匀性 ±5℃ ±1℃

升温速率灵活性固定 1-2℃/min 0.5-5℃/min 可编程

氮气消耗量 500L/h（持续吹扫） 200L/h（闭环控制）

VOCs 回收率无 ≥85%

能耗（24h） 240kWh 180kWh（节能 25%）

故障追溯能力无记录实时数据存储 + 云端追溯

总结：点胶固化工业烘箱优化方向优先级建议

基础需求：优先提升温度均匀性（±1℃）和控温精度，确保胶粘剂固化一致性（影响良率的核心因素）。

工艺拓展：增加气氛控制（氮气 / 湿度）和可编程曲线功能，适应多样化胶粘剂工艺（如新能源电池密封胶、医疗级硅胶）。

长期效益：部署智能化系统（数据追溯、远程运维）和节能技术（能量回收、变频控制），降低人工成本和能耗支出。

合规性：针对含溶剂工艺，必须配置防爆设计和 VOCs 处理装置，满足环保与安全法规要求。

通过上述优化，点胶固化烘箱可显著提升生产效率（如产能提升 15%-20%）、降低不良率（从 5% 降至 1% 以下），并适应行业向高精度、低能耗、智能化的升级趋势。
