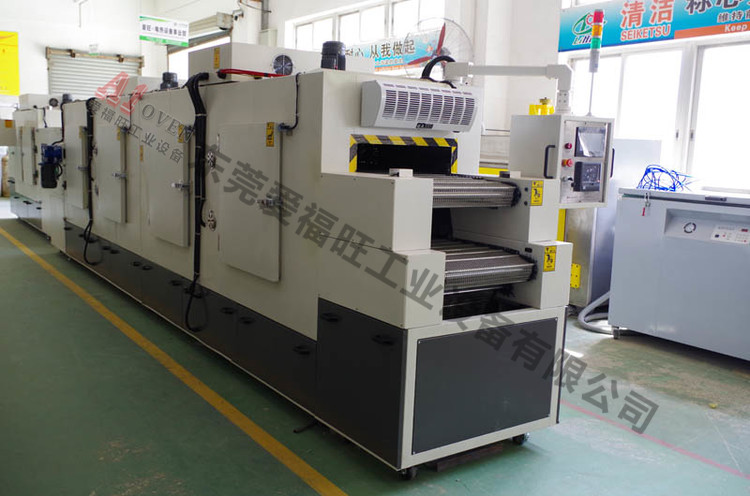

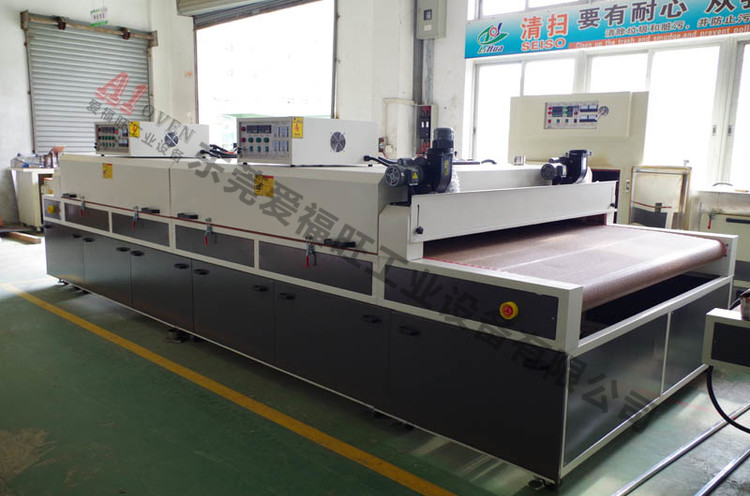

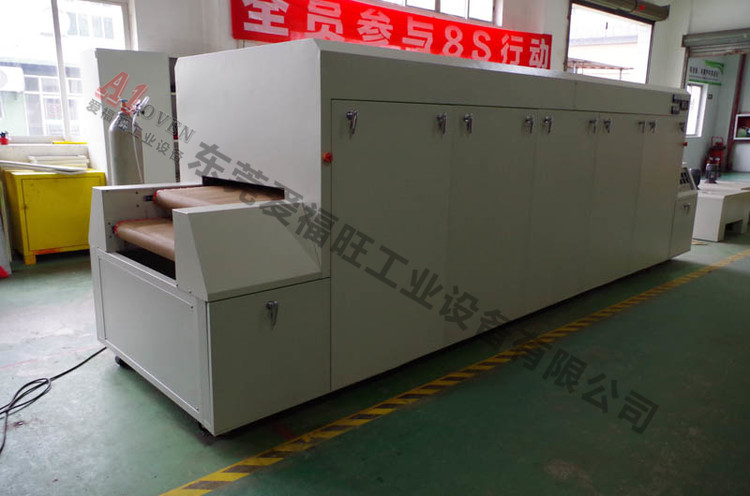

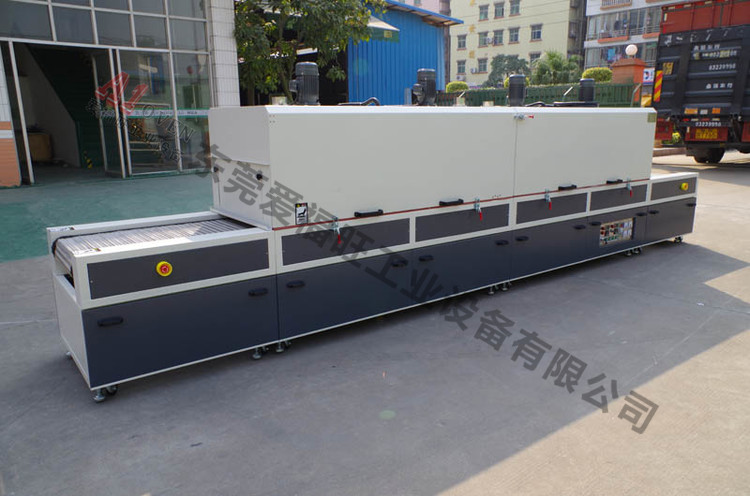

红外线隧道炉

Name: 红外线隧道炉
Rating: 4.6 (84 reviews)

产品详情

热风循环加热隧道炉是一种通过热风循环系统实现连续化加热的工业设备，具有高效节能、温度均匀性高、自动化程度高、适用性强等特点，广泛应用于电子、食品、医药、新能源等行业的干燥、固化、热处理等工艺。以下是其核心特点及技术优势解析：

一、热风循环系统：均匀性与效率的核心

1. 多段式热风循环设计

结构特点：炉内分为若干加热段（如预热段、恒温段、冷却段），每个区段配备独立的循环风机和加热元件（如电加热管、燃气换热器）。

技术优势：

热风通过顶部送风 + 底部回风或侧送风 + 对向回风的方式形成闭环，风速可达 1-5m/s，确保炉内温度均匀性≤±3℃（局部精密区域≤±1℃）。

可针对不同工艺需求调节各区段风量，例如前端预热段采用低风速（避免物料骤热变形），后端固化段提高风速以加速热量传递。

2. 节能型热交换技术

余热回收设计：

配置板式换热器或热管换热器，将排出的废气热量回收至进风端，热效率提升 15%-25%。

采用变频风机，根据负载动态调节风量，能耗比传统烘箱降低 20%-30%。

加热方式灵活：支持电加热、燃气加热（天然气 / 液化气）、蒸汽加热等多种热源，适配不同能源条件（如燃气型更适合大规模连续生产，电加热型更易控温）。

二、连续化隧道式结构：高效生产的关键

1. 流水线式作业

输送系统：

标配网带、链板、辊道等输送装置，支持定制悬挂式或托盘式传输，速度 0.1-5m/min 可调（通过变频器控制）。

典型应用：电子元件 SMT 贴片后回流焊（网带传输）、食品饼干烘烤（链板传输）、锂电池极片干燥（辊道 + 同步带）。

产能优势：相比批次式烘箱，隧道炉可实现 24 小时连续生产，产能提升 3-5 倍，尤其适合大批量标准化生产场景。

2. 模块化设计与扩展性

分段组合式炉体：

单段标准长度通常为 3-6 米，可根据工艺需求拼接为 10-100 米长的隧道，适应不同物料处理时间（如短则 5 分钟，长则数小时）。

支持后期加装功能模块，如真空段（用于防氧化工艺）、净化段（配置 HEPA 过滤器，达万级洁净度）、喷淋冷却段（快速降温定型）。

三、智能控制与精准调节

1. 自动化控制系统

PLC + 触摸屏组态：

集成温度、风速、输送速度等多参数联动控制，支持预设多组工艺配方（如保存 100 种以上不同产品的烘烤参数）。

实时显示炉内温湿度曲线，具备数据存储功能（存储周期≥30 天），满足 GMP 等行业追溯要求。

智能 PID 调节：

采用模糊控制算法，温度超调量≤1.5%，响应时间≤5 秒，尤其适合对温度敏感的物料（如生物制剂、精密电子元件）。

2. 安全保护机制

多重报警功能：

超温报警（预设上限值，如超过工艺温度 10℃时自动切断加热）、风机故障报警、输送系统过载保护。

易燃易爆场景（如锂电池烘烤）配置可燃气体传感器（检测 NMP 等溶剂浓度），联动排风系统和紧急停机装置。

防爆设计：

采用防爆型加热元件、电机及接线端子，炉体密封等级达 IP54，适用于存在挥发性气体的环境。

四、高适应性与行业定制化

1. 宽温区覆盖能力

温度范围：常温 - 350℃（特殊定制可达 500℃），可满足不同工艺需求：

低温场景（50-100℃）：食品烘干、医药原料灭菌；

中温场景（100-200℃）：电子元件固化、光伏胶膜交联；

高温场景（200-350℃）：金属零件退火、复合材料热压。

2. 行业专属配置

食品医药行业：

内胆采用 316L 不锈钢，表面镜面抛光（粗糙度 Ra≤0.8μm），配备 CIP 清洗系统（在线清洗）和臭氧灭菌功能，符合 FDA、GMP 标准。

新能源行业：

配置氮气循环系统（露点≤-40℃）和真空段，用于锂电池极片干燥（防止锂氧化），支持与涂布机、辊压机联动控制。

航空航天领域：

采用全密封结构和多点温度巡检（每米炉长布置≥3 支热电偶），控温精度≤±1℃，满足碳纤维部件真空热压固化工艺要求。

总结：核心特点提炼

热效率高：循环热风快速传递热量，配合余热回收，节能效果显著。

均匀性优：多段式控温 + 合理气流组织，确保物料受热一致。

自动化强：可编程控制系统 + 流水线作业，降低人工干预。

灵活性佳：模块化设计 + 宽温区覆盖，适配多行业复杂工艺。

安全性高：防爆、报警、净化等配置齐全，满足严苛环境要求。

热风循环加热隧道炉的核心竞争力在于将高效生产与精密工艺结合，尤其适合对质量稳定性和产能要求高的现代化工业场景。实际选型时需结合物料特性（如尺寸、含水率、热敏性）、产能需求及安装空间进行定制化设计。
