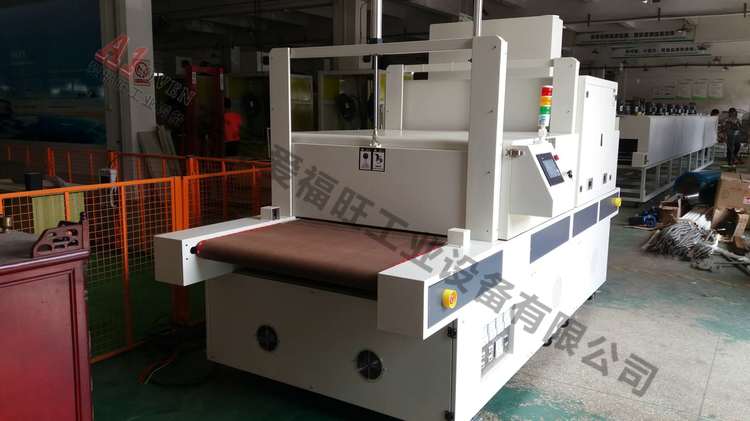

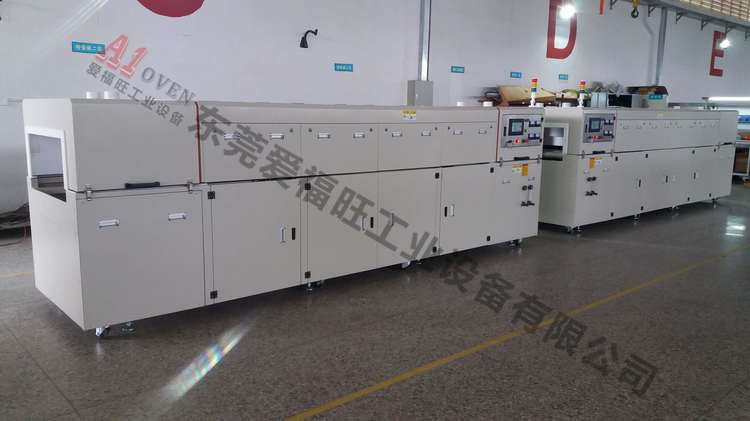

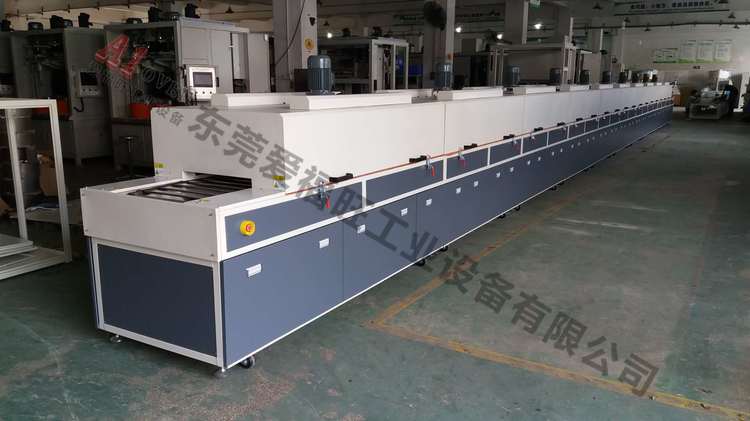

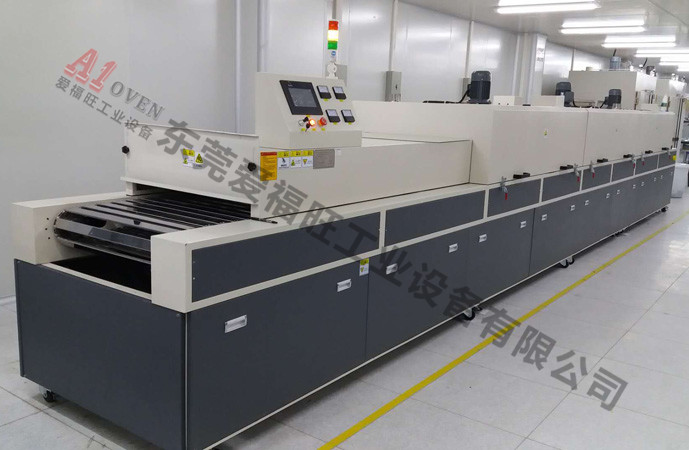

芯片行业隧道炉是半导体制造中高精度热处理的核心设备，专为芯片制程（如光刻、封装、退火等）设计，需满足纳米级工艺对温度、洁净度、稳定性的极致要求。其核心特点可概括为
超精密温控、高洁净环境、智能化控制、工艺兼容性强、高可靠性与安全性，具体如下：
- 精度：±0.1℃~±0.5℃（远超传统工业炉的 ±1℃~±2℃），采用多段独立控温模块（10~20 个温区），每个温区配备高精度热电偶（分辨率 0.01℃）和PID + 模糊算法，确保炉内任意位置温差＜±0.5℃。
案例：MEMS 芯片退火需在 400℃±0.2℃下保持 2 小时，温度波动过大会导致悬臂梁结构应力不均，影响器件灵敏度。 - 升降温速率可控：支持 0.1℃/min~20℃/min 梯度调节，满足 “慢升温防开裂”（如晶圆键合需 1℃/min 升温至 300℃）和 “快速淬火防扩散”（如离子注入后需 8℃/min 降温）需求。
- 层流气流设计：采用底部送风 + 顶部回风或水平层流结构，风速控制在 0.1~0.5m/s（误差＜±5%），通过导流板消除涡流，避免气流扰动芯片表面（如光刻胶烘干时气流不均会导致膜厚偏差＞3%）。
- 静电消除技术：内置离子风棒，将炉内静电电压控制在 ±100V 以内，防止微尘吸附（如 0.1μm 颗粒可能导致晶体管短路）。
- Class 10~Class 100 级（ISO 4~ISO 5）：配备FFU（风机过滤单元）+ULPA 过滤器（过滤效率≥99.9995%@0.12μm），炉内正压 5~10Pa，阻止外界污染侵入。
对比：普通工业炉洁净度多为 Class 1000 级，无法满足芯片制程中 “颗粒污染≤0.5 个 /cm²” 的要求。 - 内壁材质：采用电解抛光不锈钢（Ra≤0.2μm）或特氟龙涂层，表面光滑无孔隙，避免金属离子（如 Na⁺、Fe³⁺）析出污染芯片。
- 材料选型：密封件使用全氟醚橡胶（FFKM），保温材料采用无纤维气凝胶，加热元件表面喷涂防挥发涂层，确保高温下（如 350℃）总有机碳（TOC）＜5ppb。
风险场景：封装过程中挥发的有机物可能吸附在芯片表面，导致后续键合（如金线焊接）可靠性下降。
- 支持≥200 组工艺参数存储（如温度曲线、气体流量、传输速度），一键切换不同产品工艺（如从逻辑芯片封装切换至功率器件退火），换型时间＜3 分钟。
- 应用：同一设备可兼容 QFP、BGA、CSP 等多种封装形式，减少设备投资成本。
- 通过SCADA 系统实时采集温度、压力、颗粒数等数据，生成 SPC 报表，支持工艺追溯（如某批次芯片失效时，可回溯隧道炉温区温度波动历史）。
- 内置 AI 算法，通过机器学习建立工艺模型，提前预测设备故障（如加热管老化预警）或工艺偏移（如氧含量超阈值时自动切断气源）。
| 工艺类型 | 温度范围 | 气氛控制 | 核心配置 | 典型应用 |
|---|
| 光刻胶烘干 | 60℃~150℃ | 洁净空气（RH＜15%） | 低风速层流、湿度传感器 | 涂胶后软烘，控制胶膜厚度均匀性 |
| 芯片封装固化 | 120℃~220℃ | 氮气（O₂＜50ppm） | 多温区控温、压力补偿系统 | BGA 封装中环氧胶固化，防止气泡 |
| 退火去应力 | 200℃~450℃ | 氩气（露点＜-60℃） | 缓升温模块、废气处理装置 | 晶圆键合后消除界面应力 |
| 芯片级干燥 | 80℃~120℃ | 干燥空气（露点＜-70℃） | 湿度联动控制、冷凝回收系统 | 存储芯片防潮，避免 ESD 失效 |
- 双路供电 + 备用热源：配备 UPS 和备用加热模块，确保断电时（如＜10ms）仍能维持温度稳定，避免芯片因骤冷开裂（如 SOI 晶圆退火中断可能导致层间剥离）。
- 紧急排废系统：内置独立废气处理通道（如活性炭 + 水洗），30 秒内将 VOCs 浓度降至安全阈值（如苯系物＜0.5ppm）。
- 符合SEMI S2/S8（半导体设备安全与人体工程学）、ISO 14644-1（洁净室标准），通过 CE、UL 等认证，确保在 Class 1000 级晶圆厂长期稳定运行。
- 无人化操作：集成机器人自动上下料（如 AGV + 机械臂），减少人员接触污染风险，支持 24 小时连续生产。
- 极低温控与真空集成：开发 - 50℃~300℃宽温区设备，集成真空腔体（真空度≤10⁻³Pa），实现 “真空干燥 + 热固化” 一体化，解决易挥发溶剂残留问题（如底部填充胶气泡率＜0.1%）。
- 节能技术：采用相变材料储热和废热回收系统，能耗降低 30% 以上（如某芯片厂年节能超 10 万 kWh），符合碳中和目标。
- 数字化升级：接入半导体制造执行系统（MES），通过数字孪生实时模拟炉内工艺，提前优化参数，提升良率（如先进封装良率从 96% 提升至 99.5%）。
芯片行业隧道炉的技术壁垒在于 **“纳米级工艺控制能力”，其精度、洁净度和智能化水平直接决定芯片良率与性能。随着先进封装（如 3D IC、Chiplet）和新材料（如氮化镓、碳化硅）的发展，隧道炉将向更高精度（温度均匀性＜±0.05℃）、更快节拍（单片处理时间＜2 分钟）、全流程智能化 ** 突破，成为半导体国产化的关键装备之一。
