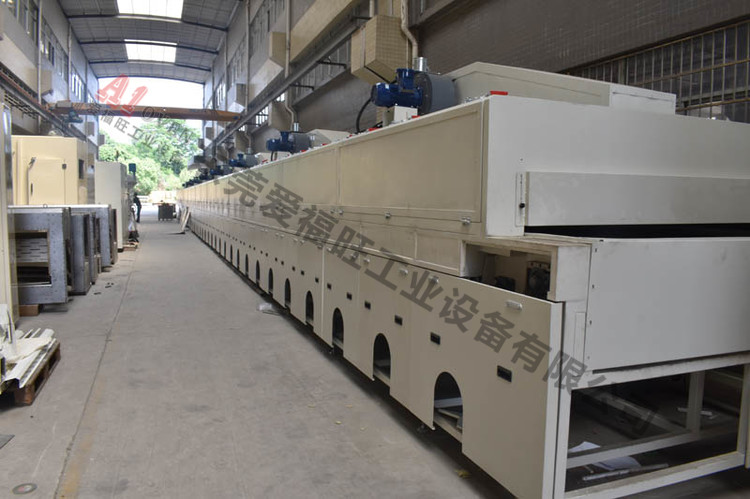

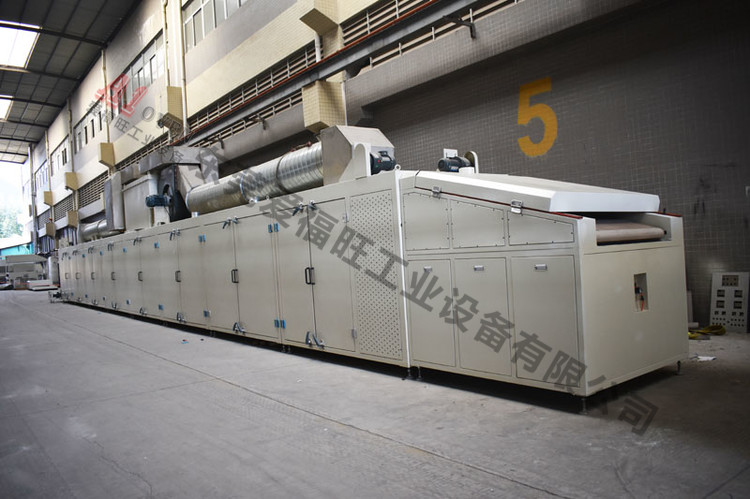

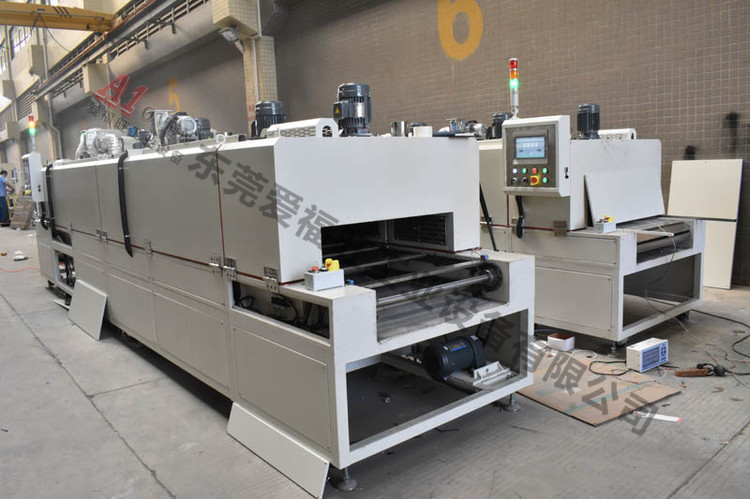

消费电子行业隧道炉

Name: 消费电子行业隧道炉
Rating: 4.7 (91 reviews)

产品详情

消费电子行业隧道炉主要用于电子元器件、PCB 板、精密部件的焊接、固化、干燥、老化等工艺，其特点紧密围绕消费电子 “小型化、高精度、高可靠性、多品种小批量” 的生产需求设计，具体如下：

一、结构设计特点

1. 紧凑化与模块化

空间优化：针对消费电子产线紧凑的特点，隧道炉长度通常为 3~10 米（较工业级更短），可灵活嵌入流水线，适配狭窄车间布局。

模块化组合：炉体分为加热区、恒温区、冷却区等独立模块，可快速拆卸重组，适应不同产品工艺切换（如从 PCB 焊接切换至摄像头模组固化）。

2. 多温区精准控制

分区控温：内置 5~15 个独立温控区（如前段预热 80℃、中段焊接 250℃、后段冷却 40℃），各区温差≤±1℃，满足精密焊接对温度梯度的严苛要求（如 FPC 软板热压焊接）。

快速升 / 降温：采用高效发热元件（如陶瓷红外灯管、镍铬合金加热丝），10 分钟内可从室温升至 300℃，生产效率较传统烤箱提升 50% 以上。

二、工艺适配特点

1. 精密焊接与固化

低温焊接兼容：支持 100℃~250℃低温工艺（如 LED 灯珠焊接、柔性电路热压），避免高温对敏感元件（如 OLED 屏幕、传感器芯片）的损伤。

氮气保护功能：部分高端机型配备氮气吹扫系统（氧含量＜100ppm），防止焊接部位氧化，提升焊点光泽度和可靠性（如手机主板 SMT 回流焊）。

2. 微环境控制

低湿度工艺：内置除湿模块（露点≤-20℃），满足电子胶固化（如 UV 胶、底部填充胶）对干燥环境的需求，避免水汽导致的胶层气泡或绝缘性能下降。

洁净等级：采用 FFU（风机过滤单元）+HEPA 过滤，炉内达到 Class 1000 级洁净度，防止灰尘颗粒（如≥0.5μm 粒子）污染精密部件（如摄像头模组、MEMS 传感器）。

三、智能化与柔性生产

1. 智能控制系统

数据可视化：配备 7~10 英寸触控屏，实时显示温湿度曲线、传输速度、能耗数据，支持 USB 导出或对接工厂 MES 系统，实现工艺参数追溯（如每批次产品的温度波动记录）。

自适应调节：内置 PID 算法 + 模糊控制，根据产品类型自动切换工艺参数（如手机电池盖板固化时，系统自动调用 “温度 120℃、时间 30 分钟” 的预设程序）。

2. 柔性化生产

可调速传输：网带 / 链板传输速度 0.1~5m/min 连续可调，兼容不同尺寸产品（如从蓝牙耳机腔体干燥的 “慢工工艺” 到智能手表外壳烘烤的 “快产模式”）。

兼容多产品类型：同一设备可处理 PCB 板、金属外壳、玻璃盖板、电池组件等多种工件，通过更换载具（如耐高温托盘、治具）实现快速换型，减少设备闲置成本。

四、节能与安全设计

1. 高效节能技术

余热回收：采用热交换器回收尾气热量，用于预热新风，能耗降低 20%~30%（如处理 1000 片 / 小时的 PCB 板时，相比传统炉型每月省电约 5000 度）。

节能模式：配备待机休眠功能，非生产时段自动降低加热功率，维持炉内低功耗保温状态（功耗＜10% 额定功率）。

2. 多重安全保护

超温断电：内置双温控器（机械 + 电子），温度超过设定值 ±5℃时自动切断加热电源，并启动声光报警。

防爆设计：针对易挥发溶剂（如助焊剂、胶水溶剂），部分机型采用防爆型电机和静电消除装置，降低可燃气体爆燃风险（如应用于电子烟油仓部件烘干）。
